Configuración de redes en VirtualBox#

Diagrama de red#

Diagrama de interfaces de red en VirtualBox
🟠 Red DMZ - Conexiones que se manejan en la red internal network de VirtualBox
🔵 Red LAN - Conexiones que se manejan en la red host-only de VirtualBox
🟢 Red WAN - Conexiones que se manejan en la red NAT Network de VirtualBox
🔴 Red Externa - Conexiones que salen desde el equipo físico hacia Internet

Esta es la configuración de red que necesitas en esta práctica

Red	Tipo	Nombre	Dirección IP / Máscara	Servidor DHCP de VirtualBox
Red WAN	Nat Network	NAT-Network	10.0.2.0/24	☑️ Habilitado (predeterminado)
Red LAN	Host-only	vboxnet0	192.168.42.0/24	🔲 Deshabilitado
Red DMZ	Internal network	intnet	172.16.1.0/24	No soportado por VirtualBox

---

🟢 Red WAN - NAT-Network#

Crea la red NAT-Network de VirtualBox para simular la red WAN

• Abre el menú de herramientas de VirtualBox y da clic en Network

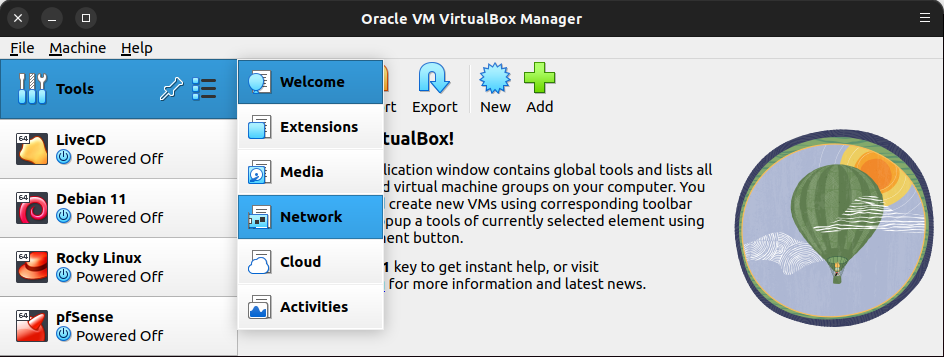

Menú de herramientas

• Selecciona la pestaña NAT Networks y da clic en el botón Create ➕ para crear una nueva red NAT

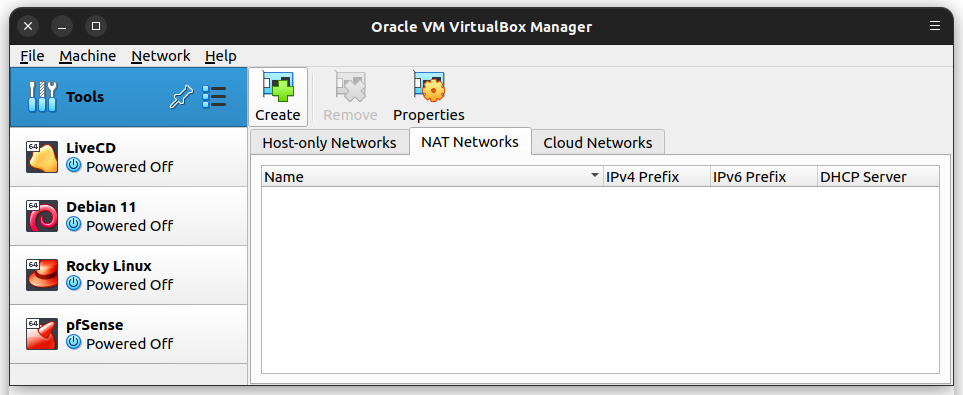

Crear red NAT

• Da clic en el botón Properties ⚙️, configura la red con los siguientes parámetros:

Red	Nombre	Prefijo IPv4	Servidor DHCP
WAN	NatNetwork	10.0.2.0/24	☑️ Habilitado

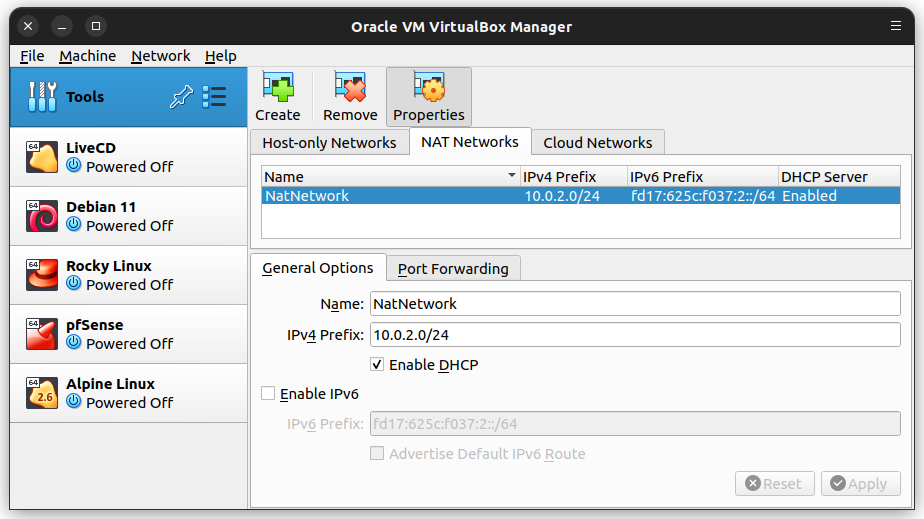

Parámetros de la red NAT

• Da clic en el botón Apply ✔️ para guardar los cambios

• Lista las redes NAT que tienes configuradas en VirtualBox

tonejito@laptop:~$ vboxmanage list natnets ⬅️ Name: NatNetwork ✅ Network: 10.0.2.0/24 ✅ Gateway: 10.0.2.1 ✅ DHCP Server: Yes ✅ IPv6: No IPv6 Prefix: fd17:625c:f037:2::/64 IPv6 Default: No

---

🔵 Red LAN - host-only#

Permite que VirtualBox configure los segmentos adecuados en las redes host-only.

• Crea el directorio /etc/vbox en caso de que no exista

tonejito@laptop ~ % test -d /etc/vbox || mkdir -v /etc/vbox mkdir: Created directory '/etc/vbox'

• Edita el archivo /etc/vbox/networks.conf con el siguiente contenido para habilitar los rangos de direcciones IP no homologadas del RFC 1918 en las redes host-only de VirtualBox:

* 10.0.0.0/8 172.16.0.0/12 192.168.0.0/16 * 2001::/64

• Reinicia tu máquina física para aplicar la configuración de las redes de VirtualBox

tonejito@laptop ~ % reboot

Crea la red host-only de VirtualBox para simular la red LAN

• Abre el menú de herramientas de VirtualBox y da clic en Network

Menú de herramientas

• Selecciona la pestaña Host-Only Networks y da clic en el botón Create ➕ para crear una nueva red host-only

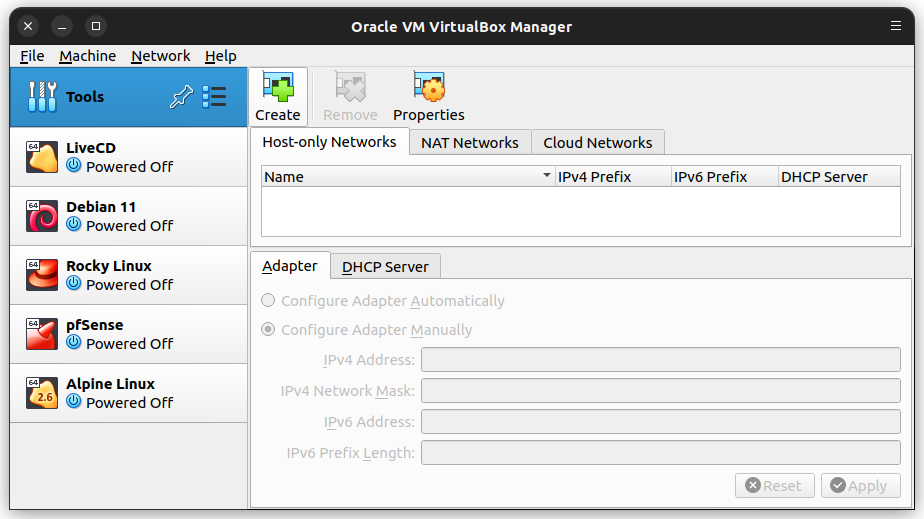

Crear red host-only

• Da clic en el botón Properties ⚙️, configura la red con los siguientes parámetros:

Red	Nombre	Dirección IP	Máscara de subred	Servidor DHCP
Red LAN	vboxnet0	192.168.42.1	255.255.255.0	🔲 Deshabilitado

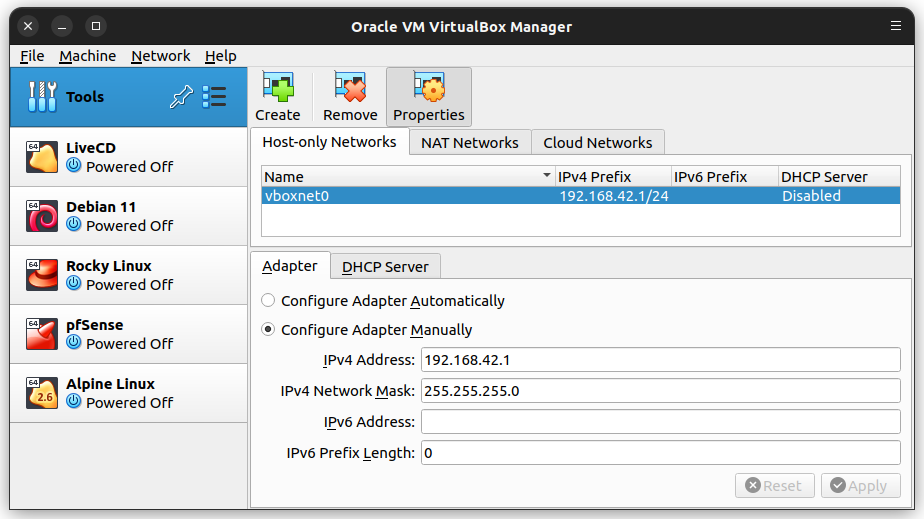

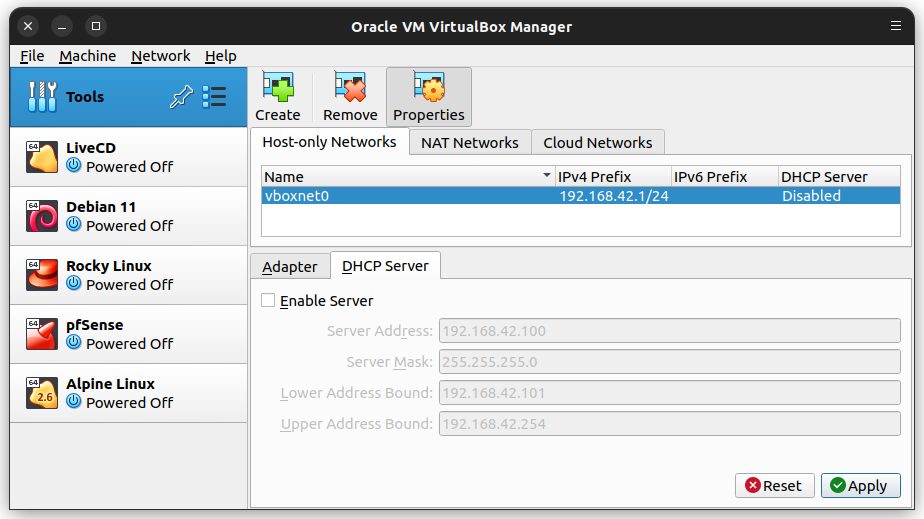

Parámetros de la red host-only

• Da clic en el botón Apply ✔️ para guardar los cambios

• Lista las redes host-only que tienes configuradas en VirtualBox

tonejito@laptop:~$ vboxmanage list hostonlyifs ⬅️ Name: vboxnet0 ✅ GUID: 786f6276-656e-4074-8000-0a0027000000 DHCP: Disabled ✅ IPAddress: 192.168.42.1 ✅ NetworkMask: 255.255.255.0 ✅ IPV6Address: fe80::800:27ff:fe00:0 IPV6NetworkMaskPrefixLength: 64 HardwareAddress: 0a:00:27:00:00:00 MediumType: Ethernet Wireless: No Status: Up ✅ VBoxNetworkName: HostInterfaceNetworking-vboxnet0

• Lista la configuración del adaptador de red vboxnet0 y verifica que tenga la dirección IP 192.168.42.1

``` tonejito@laptop ~ % ip addr show dev vboxnet0 ⬅️ 5: vboxnet0: mtu 1500 qdisc fq_codel state UP group default qlen 1000 link/ether 0a:00:27:00:00:00 brd ff:ff:ff:ff:ff:ff inet 192.168.42.1/24 brd 192.168.42.255 scope global vboxnet0 ✅ valid_lft forever preferred_lft forever inet6 fe80::800:27ff:fe00:0/64 scope link valid_lft forever preferred_lft forever

tonejito@laptop ~ % ip route show dev vboxnet0 192.168.42.0/24 dev vboxnet0 proto kernel scope link src 192.168.42.1 ✅ ```

---

🟠 Red DMZ - internal-network#

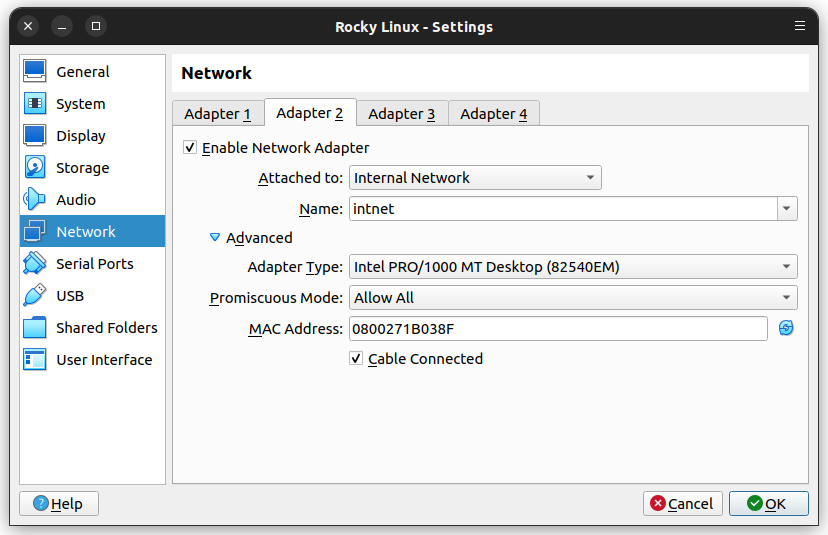

VirtualBox - Configuración red intnet

• Lista las redes internal network que tienes configuradas en VirtualBox

tonejito@laptop:~$ vboxmanage list intnets ⬅️ Name: intnet ✅

---

Interfaces de red en la máquina física#

Después de completar la configuración de las redes de VirtualBox, la máquina física tendrá dos adaptadores de red. Cada adaptador de red está directamente conectado a las redes LAN y DMZ, por lo que la máquina física es capaz de comunicarse con los clientes de estas redes sin necesidad de ruteo

Después de completar la configuración de las redes de VirtualBox, la máquina física tendrá lo siguiente:

• Una red NAT Network que representa la red WAN, la máquina física no puede conectarse directamente a esta red
• Un adaptador de red vboxnet0 que está directamente conectado a la red LAN
• Una red Internal Network intnet que representa la red DMZ, la máquina física no puede conectarse directamente a esta red

Este es el resúmen de las conexiones de red y los parámetros de la configuración IP:

Red	Tipo	Nombre	Dirección IP / Máscara	Servidor DHCP de VirtualBox
Red WAN	Nat Network	NAT-Network	10.0.2.Y/24	☑️ Habilitado (predeterminado)
Red LAN	Host-only	vboxnet0	192.168.42.1/24	🔲 Deshabilitado
Red DMZ	Internal network	intnet ¹	(ninguna) ²	No soportado por VirtualBox

---

---

⇦	⇧	⇨
