Configuración de red del servidor CentOS#

Diagrama de red#

Diagrama de interfaces de red en VirtualBox
🟠 Red DMZ - Conexiones que se manejan en la red internal network de VirtualBox
🔵 Red LAN - Conexiones que se manejan en la red host-only de VirtualBox
🟢 Red WAN - Conexiones que se manejan en la red NAT Network de VirtualBox
🔴 Red Externa - Conexiones que salen desde el equipo físico hacia Internet

Desconectar el adaptador de red NAT#

  • Ingresar a los ajustes de la máquina virtual en la sección de red
  • Desmarcar la casilla 🔲 Cable connected para desconectar el cable de la red NAT de VirtualBox en el primer adaptador de red

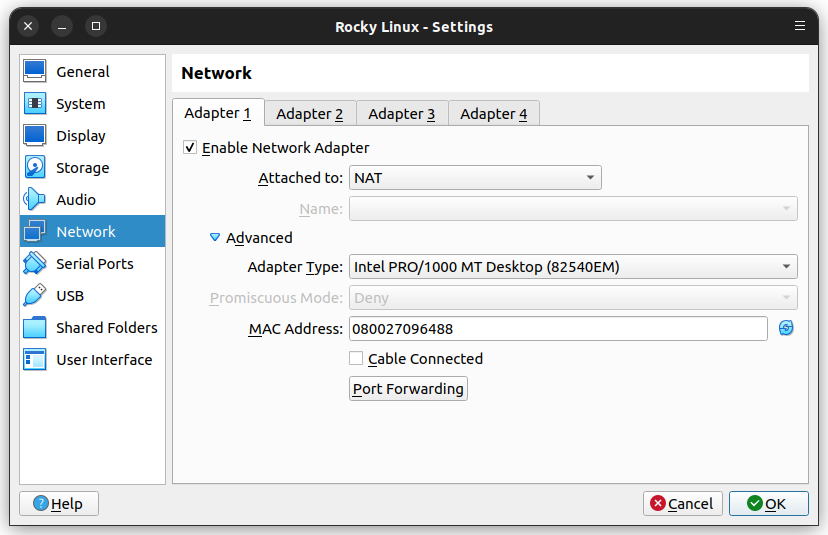

VirtualBox - Configuración red NAT

Conectar el adaptador de red intnet#

  • Ingresar a los ajustes de la máquina virtual en la sección de red
  • Dar clic en la pestaña Adapter 2
  • Marcar la casilla ☑️ Enable network adapter para habilitar este adaptador de red
  • Establecer el valor de Attached to en "internal network - intnet" para seleccionar una red interna de VirtualBox
  • Establecer el valor de Promiscuous Mode como "Allow All"
  • Marcar la casilla ☑️ Cable connected para conectar el cable de la red host-only de VirtualBox en el segundo adaptador de red
VirtualBox - Configuración red intnet

Configurar dirección IP estática en Network Manager#

Configurar una dirección IP estática en la interfaz host-only que está en la red DMZ (ver diagrama de red)

Warning

  • Verifica el nombre de tu interfaz de red
  • Este ejemplo utiliza las interfaces de red eth0 (NAT) y eth1 (host-only) para la Red LAN
    • En algunos casos puede ser enp0s3 (NAT) y enp0s8 (host-only) para la Red LAN
  • Ejecutar nmtui para editar las conexiones de red de Network Manager

[root@centos ~]# nmtui

  • Seleccionar Activate a connection

```

                       ┌──┤ NetworkManager TUI ├──┐
                       │                          │
                       │  Please select an option │
                       │                          │
                       │  Edit a connection       │
                       │█ Activate a connection ██│	⬅️	①
                       │  Set system hostname     │
                       │                          │
                       │  Quit                    │
                       │                          │
                       │                     <OK> │
                       │                          │
                       └──────────────────────────┘

```

  • Desactivar la conexión para la interfaz eth1 (a veces aparece como Wired network 2)

    • Regresar al menú anterior con Back

```

                 ┌─────────────────────────────────────┐
                 │                                     │
                 │ ┌────────────────────┐              │
                 │ │ Ethernet (eth0)  ↑ │ <Deactivate> │	⬅️	②	Deactivate
                 │ │   eth0           ▒ │              │
                 │ │                  ▒ │              │
                 │ │ Ethernet (eth1)  ▒ │              │
                 │ │ * eth1 █████████ ▒ │              │	⬅️	①
                 │ │                  ▒ │              │
                 │ │                  ▮ │              │
                 │ │                  ↓ │ <Back>       │
                 │ └────────────────────┘              │
                 │                                     │
                 └─────────────────────────────────────┘

```

  • Seleccionar Edit a connection

```

                       ┌──┤ NetworkManager TUI ├──┐
                       │                          │
                       │  Please select an option │
                       │                          │
                       │█ Edit a connection ██████│	⬅️	①
                       │  Activate a connection   │
                       │  Set system hostname     │
                       │                          │
                       │  Quit                    │
                       │                          │
                       │                     <OK> │
                       │                          │
                       └──────────────────────────┘

```

  • Seleccionar eth1 (o Wired connection 2)

    • Desmarcar la casilla 🔲 Automatically connect para evitar que se conecte automáticamente al iniciar el sistema
    • Seleccionar OK para regresar al menú anterior

```

┌───────────────────────────┤ Edit Connection ├───────────────────────────┐ │                                                                         │ │         Profile name eth1______           │ │               Device eth1 (08:00:27:A5:A6:6E)____           │ │                                                                         │ │ ═ ETHERNET                                                        │ │                                                                         │ │ ═ IPv4 CONFIGURATION                                   │ │ ═ IPv6 CONFIGURATION                                   │ │                                                                         │ │ [ ] Automatically connect █████████████████████████████████████████████ │ ⬅️ ① 🔲 Desmarcar │ [X] Available to all users                                              │ │                                                                         │ │                                                             │ ⬅️ ② OK │                                                                         │ └─────────────────────────────────────────────────────────────────────────┘

```

  • Seleccionar Add

```

                     ┌─────────────────────────────┐
                     │                             │
                     │ ┌───────────────┐           │
                     │ │ Ethernet    ↑ │ <Add>     │	⬅️	①	Add
                     │ │   eth0      ▒ │           │
                     │ │   eth1      ▒ │ <Edit...> │
                     │ │             ▒ │           │
                     │ │             ▒ │ <Delete>  │
                     │ │             ▮ │           │
                     │ │             ↓ │ <Back>    │
                     │ └───────────────┘           │
                     │                             │
                     └─────────────────────────────┘

```

  • Seleccionar Ethernet y luego Create

```

     ┌──────────────────────┤ New Connection ├──────────────────────┐
     │                                                              │
     │ Select the type of connection you wish to create.            │
     │                                                              │
     │                        DSL         ↑                         │
     │                     ██ Ethernet ██ ▮                         │	⬅️	①	Ethernet
     │                        InfiniBand  ▒                         │
     │                        Wi-Fi       ▒                         │
     │                        Bond        ↓                         │
     │                                                              │
     │                                            <Cancel> <Create> │	⬅️	②	Create
     │                                                              │
     └──────────────────────────────────────────────────────────────┘

```

  • Establecer estos parámetros y después seleccionar OK

    • Nombrar la conexión como eth1-dmz
    • El dispositivo para la conexión es eth1
    • La dirección IP que tendrá el equipo CentOS es 172.16.1.10
    • La dirección IP del equipo pfSense es 172.16.1.254 y funge como servidor DNS y gateway
    • Marcar la casilla ☑️ Require IPv4 addressing for this connection para forzar la conectividad por IPv4
    • Marcar la casilla ☑️ Automatically connect para permitir que se conecte automáticamente al iniciar el sistema

```

┌───────────────────────────┤ Edit Connection ├───────────────────────────┐ │                                                                         │ │         Profile name eth1-dmz_____           │ ⬅️ │               Device eth1 (08:00:27:A5:A6:6E)___           │ ⬅️ ① │                                                                         │ │ ═ ETHERNET                                                        │ │                                                                         │ │ ╤ IPv4 CONFIGURATION                                      │ │ │          Addresses 172.16.1.10/24___                  │ ⬅️ ② │ │                                                               │ │ │            Gateway 172.16.1.254___                          │ ⬅️ ③ │ │        DNS servers 172.16.1.254_____                  │ ⬅️ ④ │ │                                                               │ │ │     Search domains                                            │ │ │                                                                       │ │ │            Routing (No custom routes)                        │ │ │ [ ] Never use this network for default route                          │ │ │ [ ] Ignore automatically obtained routes                              │ │ │ [ ] Ignore automatically obtained DNS parameters                      │ │ │                                                                       │ │ │ [X] Require IPv4 addressing for this connection ██████████████████████│ ⬅️ ⑤ ☑️ Marcar │ └                                                                       │ │                                                                         │ │ ═ IPv6 CONFIGURATION                                   │ │                                                                         │ │ [X] Automatically connect                                               │ ⬅️ ⑥ │ [X] Available to all users                                              │ ⬅️ ⑦ │                                                                         │ │                                                            │ ⬅️ ⑧ OK └─────────────────────────────────────────────────────────────────────────┘

```

  • Seleccionar Back para regresar al menú anterior

```

                     ┌─────────────────────────────┐
                     │                             │
                     │ ┌───────────────┐           │
                     │ │ Ethernet    ↑ │ <Add>     │
                     │ │   eth0      ▒ │           │
                     │ │   eth1      ▒ │ <Edit...> │
                     │ │   eth1-dmz  ▒ │           │
                     │ │             ▒ │ <Delete>  │
                     │ │             ▮ │           │
                     │ │             ↓ │ <Back>    │	⬅️	①	Back
                     │ └───────────────┘           │
                     │                             │
                     └─────────────────────────────┘

```

  • Seleccionar Quit para salir de nmtui

```

                       ┌──┤ NetworkManager TUI ├──┐
                       │                          │
                       │  Please select an option │
                       │                          │
                       │  Edit a connection       │
                       │  Activate a connection   │
                       │  Set system hostname     │
                       │                          │
                       │█ Quit ███████████████████│	⬅️	①	Quit
                       │                          │
                       │                     <OK> │
                       │                          │
                       └──────────────────────────┘

```

Note

  • Opcionalmente puedes activar la conexión eth1-dmz para probar que funcione

[root@centos ~]# nmcli connection up eth1-dmz ⬅️

[root@centos ~]# nmcli connection show ⬅️

Esta conexión se activará automáticamente cuando se reinicie el equipo

Reiniciar el equipo#

  • Reiniciar el equipo para verificar que la configuración de IP estática se realiza de manera automática

[root@centos ~]# reboot ⬅️

Verificar la configuración#

  • Verificar la configuración una vez que el equipo se haya reiniciado

``` [root@centos ~]# nmcli connection show ⬅️ NAME UUID TYPE DEVICE eth1-dmz 3de1d762-337e-430f-b322-33adc0910b09 ethernet eth1 ✅ eth0 cda21fd0-6977-36bb-afce-9fecf21dc695 ethernet -- eth1 2a51a8ce-619d-3da8-a93e-ed46c3ced639 ethernet --

[root@centos ~]# hostname -I ⬅️ 172.16.1.10

[root@centos ~]# ip route ⬅️ default via 172.16.1.254 dev eth1 proto static metric 100 ✅ 172.16.1.0/24 dev eth1 proto kernel scope link src 172.16.1.10 metric 100

[root@centos ~]# cat /etc/resolv.conf ⬅️ nameserver 172.16.1.254 ✅

[root@centos ~]# ip addr ⬅️ 1: lo: mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever 2: eth0: mtu 1500 qdisc fq_codel state DOWN group default qlen 1000 link/ether 08:00:27:eb:e3:a1 brd ff:ff:ff:ff:ff:ff altname enp0s3 3: eth1: mtu 1500 qdisc fq_codel state UP group default qlen 1000 link/ether 08:00:27:a5:a6:6e brd ff:ff:ff:ff:ff:ff 🔆 altname enp0s8 inet 172.16.1.10/24 brd 172.16.1.255 scope global noprefixroute eth1 ✅ valid_lft forever preferred_lft forever inet6 fe80::8ec5:5a15:6d74:e8c0/64 scope link noprefixroute valid_lft forever preferred_lft forever ```

Warning

  • Verifica el tipo, nombre y conexión de las interfaces de red
  • Este ejemplo utiliza las interfaces de red eth0 (desactivada) y eth1 (intnet) para la red DMZ
    • En algunos casos puede ser enp0s3 (desactivada) y enp0s8 (intnet) para la red DMZ

Reglas de firewalld#

Deshabilitar el servicio de firewalld para quitar todas las reglas del firewall local del equipo CentOS

[root@centos ~]# systemctl disable --now firewalld ⬅️

Note

  • Continúa en la siguiente página cuando tengas configuradas las interfaces de red del servidor CentOS
⇦ ⇧ ⇨
