Configuración de red del cliente Debian#

Diagrama de red#

Diagrama de interfaces de red en VirtualBox
🟠 Red DMZ - Conexiones que se manejan en la red internal network de VirtualBox
🔵 Red LAN - Conexiones que se manejan en la red host-only de VirtualBox
🟢 Red WAN - Conexiones que se manejan en la red NAT Network de VirtualBox
🔴 Red Externa - Conexiones que salen desde el equipo físico hacia Internet

Desconectar el adaptador de red NAT#

• Ingresar a los ajustes de la máquina virtual en la sección de red
• Desmarcar la casilla 🔲 Cable connected para desconectar el cable de la red NAT de VirtualBox en el primer adaptador de red

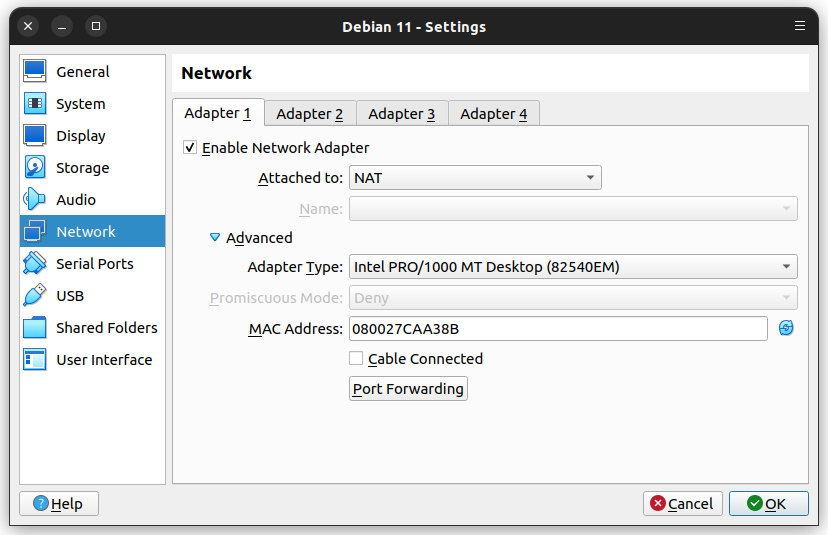

VirtualBox - Configuración red NAT

Conectar el adaptador de red host-only#

• Ingresar a los ajustes de la máquina virtual en la sección de red
• Dar clic en la pestaña Adapter 2
• Marcar la casilla ☑️ Enable network adapter para habilitar este adaptador de red
• Establecer el valor de Attached to en "host-only network - vboxnet0" para seleccionar una red host-only
• Establecer el valor de Promiscuous Mode como "Allow All"
• Marcar la casilla ☑️ Cable connected para conectar el cable de la red host-only de VirtualBox en el segundo adaptador de red

VirtualBox - Configuración red host-only

Obtener dirección IP vía DHCP#

Configurar el equipo para solicitar una dirección IP por DHCP en la interfaz host-only que está en la red LAN (ver diagrama de red)

• Configura de la siguiente manera el archivo /etc/network/interfaces para pedir una dirección IP por medio de DHCP en la red LAN.

``` tonejito@debian-11:~$ cat /etc/network/interfaces ⬅️ auto lo iface lo inet loopback

auto eth0#

allow-hotplug eth0#

iface eth0 inet dhcp#

auto eth1 ✅ allow-hotplug eth1 ✅ iface eth1 inet dhcp ✅ ```

Verifica que el adaptador de red eth1 conectado a la red LAN tenga una dirección IP del segmento 192.168.42.0/24:

tonejito@debian-11:~$ ip addr ⬅️ 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever 2: eth0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc pfifo_fast state DOWN group default qlen 1000 link/ether 08:00:27:ca:a3:8b brd ff:ff:ff:ff:ff:ff altname enp0s3 3: eth1: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000 link/ether 08:00:27:d9:06:ac brd ff:ff:ff:ff:ff:ff ⬅️ altname enp0s8 inet 192.168.42.100/24 brd 192.168.42.255 scope global dynamic noprefixroute eth1 ✅ valid_lft 221sec preferred_lft 221sec inet6 fe80::a00:27ff:fed9:6ac/64 scope link noprefixroute valid_lft forever preferred_lft forever

Verifica que la máquina virtual tenga configurado un gateway para comunicarse con otras redes:

tonejito@debian-11:~$ ip route ⬅️ default via 192.168.42.254 dev enp0s8 proto dhcp metric 100 ✅ 192.168.42.0/24 dev enp0s8 proto kernel scope link src 192.168.42.100 metric 100

Verifica que el archivo /etc/resolv.conf tenga configurado el servidor DNS que se obtuvo por DHCP:

``` tonejito@debian-11:~$ cat /etc/resolv.conf ⬅️

Generated by NetworkManager#

search lan nameserver 192.168.42.254 ✅ ```

---

Verificar conectividad a Internet#

Verificar la resolución de DNS

``` tonejito@debian-11:~$ dig example.com. ⬅️

; <<>> DiG 9.16.37-Debian <<>> example.com. ;; global options: +cmd ;; Got answer: ;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 59489 ;; flags: qr rd ra ad; QUERY: 1, ANSWER: 1, AUTHORITY: 0, ADDITIONAL: 1

;; OPT PSEUDOSECTION: ; EDNS: version: 0, flags:; udp: 1432 ;; QUESTION SECTION: ;example.com. IN A

;; ANSWER SECTION: example.com. 82629 IN A 93.184.216.34 ✅

;; Query time: 31 msec ;; SERVER: 192.168.42.254#53(192.168.42.254) ;; WHEN: Wed Apr 05 20:43:23 CST 2023 ;; MSG SIZE rcvd: 56 ```

Verificar la conectividad ICMP

``` tonejito@debian-11:~$ ping -c 4 1.1.1.1 ⬅️ PING 1.1.1.1 (1.1.1.1) 56(84) bytes of data. 64 bytes from 1.1.1.1: icmp_seq=1 ttl=55 time=8.15 ms 64 bytes from 1.1.1.1: icmp_seq=2 ttl=55 time=9.47 ms 64 bytes from 1.1.1.1: icmp_seq=3 ttl=55 time=8.55 ms 64 bytes from 1.1.1.1: icmp_seq=4 ttl=55 time=9.42 ms

--- 1.1.1.1 ping statistics --- 4 packets transmitted, 4 received, 0% packet loss, time 3008ms ✅ rtt min/avg/max/mdev = 8.150/8.896/9.468/0.566 ms

tonejito@debian-11:~$ ping -c 4 example.com ⬅️ PING example.com (93.184.216.34) 56(84) bytes of data. 64 bytes from 93.184.216.34 (93.184.216.34): icmp_seq=1 ttl=54 time=15.4 ms 64 bytes from 93.184.216.34 (93.184.216.34): icmp_seq=3 ttl=54 time=16.4 ms 64 bytes from 93.184.216.34 (93.184.216.34): icmp_seq=4 ttl=54 time=15.9 ms

--- example.com ping statistics --- 4 packets transmitted, 3 received, 25% packet loss, time 3023ms ✅ rtt min/avg/max/mdev = 15.415/15.908/16.429/0.414 ms

```

---

---

⇦	⇧	⇨
