Práctica 3: Configuración de vLAN en switches administrables#

Objetivo#

  • El alumno configurará diferentes vLAN en los switches administrables para dividir los dominios de broadcast de la infraestructura red de un edificio completo.

Elementos de apoyo#

Restricciones#

  • La fecha límite de entrega es el jueves 26 de marzo de 2026 a las 23:59 horas

Note

Cambiar a la rama practica-3 que se creó a partir de la rama base entregas:

$ git checkout entregas $ git checkout practica-3

Procedimiento#

  • Importar el escenario de Packet Tracer creado para la práctica anterior (Configuración de switches administrables)

    • Ir a la URL de tu repositorio
      • https://gitlab.com/USUARIO/tareas-redes
    • Seleccionar la rama practica-2
    • Navegar al directorio files de la práctica anterior
      • docs/practicas/practica-2/Equipo-ABCD-EFGH-IJKL-MNOP/files/
      • https://gitlab.com/USUARIO/tareas-redes/-/tree/practica-2/docs/practicas/practica-2/Equipo-ABCD-EFGH-IJKL-MNOP/files?ref_type=heads
    • Descargar el escenario de Packet Tracer (archivo.pkt) de la práctica anterior

    • Copiar el archivo a la carpeta files/ de esta práctica (practica-3)

      $ mkdir -vp docs/practicas/practica-3/Equipo-ABCD-EFGH-IJKL-MNOP/files/ $ cp -v archivo.pkt docs/practicas/practica-3/Equipo-ABCD-EFGH-IJKL-MNOP/files/

  • Utilizar la vLAN 1 para los access points y los clientes de la red inalámbrica

  • Decidir los equipos cliente que estarán en cada vLAN (PC, laptop, servidor, impresora)
  • Agregar las vLAN en la base de datos interna de cada switch
  • Configurar una dirección IP estática para cada interfaz vLAN en cada switch
  • Configurar los puertos de cada switch como puertos troncales o puertos de accceso según sea el caso
  • Utilizar el segmento de red privada 192.168.X.Y/24 (máscara de subred 255.255.255.0), asignar X al número de la vLAN para que sea más fácil identificar a los equipos
  • Verificar la conectividad de los equipos de red de una misma vLAN y que el ruteo entre vLAN esté habilitado

Switches de Acceso#

  • Configurar los puertos de acceso de cada switch de acceso para que maneje 4 diferentes vLAN (ver diagrama)
    • Configurar cada switch de acceso de tal manera que tenga 2 puertos en una misma vLAN (ver diagrama)
    • Configurar la vLAN 1 para clientes inalámbricos si es necesario
    • En caso de no tener clientes inalámbricos en ese switch, dejar los puertos en su configuración predeterminada
  • Configurar dos puertos troncales para la conexión al switch de distribución (un puerto quedará libre)

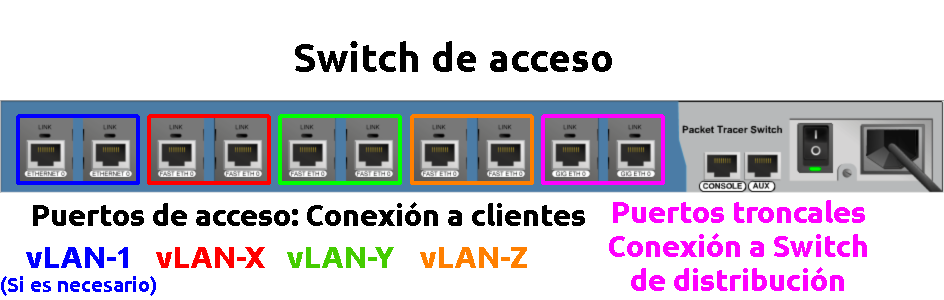

Puertos del switch de acceso con diferentes vLAN

Switches de Distribución#

  • Configurar los puertos troncales para la conexión con el switch core y los switches de acceso
  • Configurar los puertos de acceso en la vLAN de administración para mantenimiento

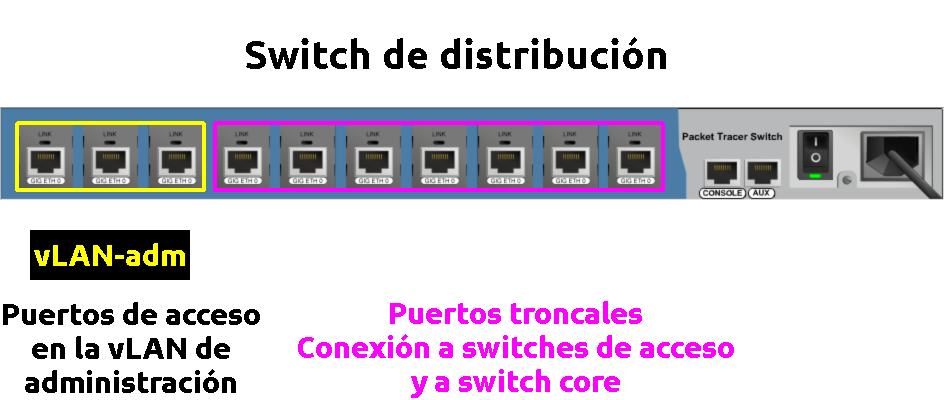

Puertos del switch de distribución con diferentes vLAN

Switch Core#

  • Configurar un switch core multicapa con la opción de inter-vLAN routing para comunicar las diferentes vLAN a nivel de capa 3
  • Configurar un pool de DHCP para cada vLAN en el switch multicapa para que los clientes obtengan su dirección IP de manera automática
  • Configurar los puertos de acceso en la vLAN de administración para mantenimiento
  • Configurar los puertos de acceso para diagnóstico con cada una de las vLAN que tiene el escenario

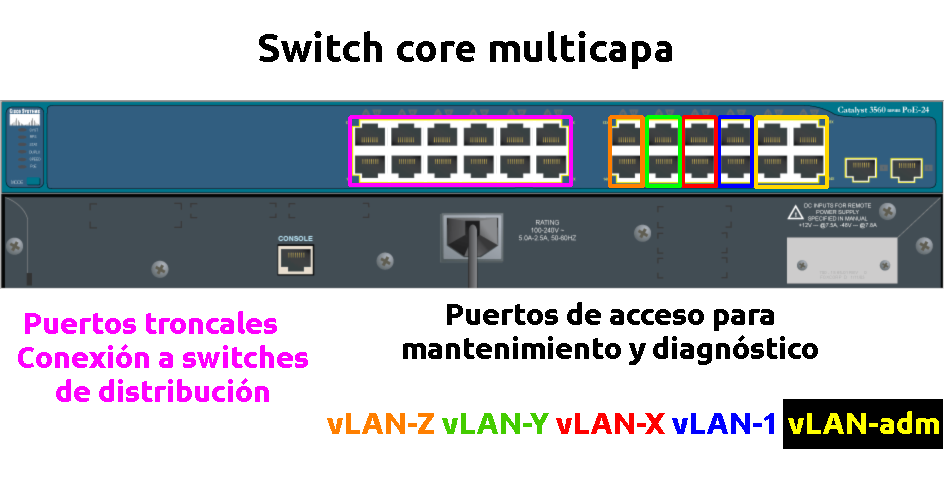

Puertos del switch core multitcapa con diferentes vLAN

vLAN de administración#

  • Utilizar una vLAN para la administración de todos los equipos de red
    • Esta vLAN no debe ser configurada en los puertos de acceso de los switches de acceso
    • Esta vLAN debe ser configurada en los switches de distribución y el switch core multicapa (ver diagramas)

Note

Esta práctica únicamente contempla la conectividad entre las diferentes VLAN, por lo que no es necesario agregar ningún ruteador.

Entregables#

  • Archivo README.md

    • Explicación de la topología de red utilizada.
      • Utilizar los equipos de red de tipo "Packet Tracer" (Switch-PT, AccessPoint-PT)
      • Utilizar el equipo 3560-24PS o 3650-24PS para el switch multicapa
      • Utilizar PC, laptops, impresoras y servidores como clientes conectados por cable
      • Utilizar tablets y smartphones como clientes conectados de manera inalámbrica
    • Crear una tabla que especifique cuales equipos (o grupos de equipos) están en que vLAN
    • Crear la tabla de conexión de cada switch utilizando la salida del comando show cdp neighbors
    • Obtener la lista de direcciones IP de cada equipo con el comando show ip interface brief
    • Obtener la tabla de ruteo del switch multicapa con el comando show ip route
    • Listar las imágenes con su respectiva descripción
    • Incluir las tablas arriba mencionadas y pruebas de conectividad con PING en el texto del archivo README.md

  • Carpeta img

    • Imagen de la topología de red implementada donde se resalten las diferentes vLAN que se configuraron

  • Carpeta files

    • Archivo de la actividad en formato PKT (Packet Tracer)
    • Configuración de cada switch administrable
      • Crear una carpeta para cada tipo de switch (Switches-Acceso, Switches-Distribucion, Switch-Core)
      • Hacer que la configuración sea persistente con el comando
        • copy running-config startup-config
      • Exportar la configuración de cada switch en un archivo, o bien guardar la salida del comando show startup-config a un archivo de texto (ej. Switch-1.txt)
      • Repetir para cada switch administrable

Extra#

Elaboren un video donde expliquen qué edificio se eligió, la topología de red utilizada y se realicen las pruebas de conectividad.

  • Subir el video a YouTube
  • Agregar la referencia de este video al archivo README.md

text - [Video de la topología de red utilizada 📼](https://youtu.be/0123456789ABCDEF)
