Práctica 1: Elaboración de un cable de red#

Objetivo#

  • El alumno aprenderá a elaborar un cable de red Ethernet siguiendo la configuración que marca el estándar EIA/TIA 568-B.

Restricciones#

  • Esta práctica se realizará en el salón de clases el día martes 08 de septiembre de 2026 a la hora de clase (5:30 a 6:30 PM).

Note

Se dará oportunidad de elaborar el cable de red el día jueves 10 de septiembre de 2026

Materiales#

Conector RJ-45 8P-8C categoría 5e
300-168
301-178

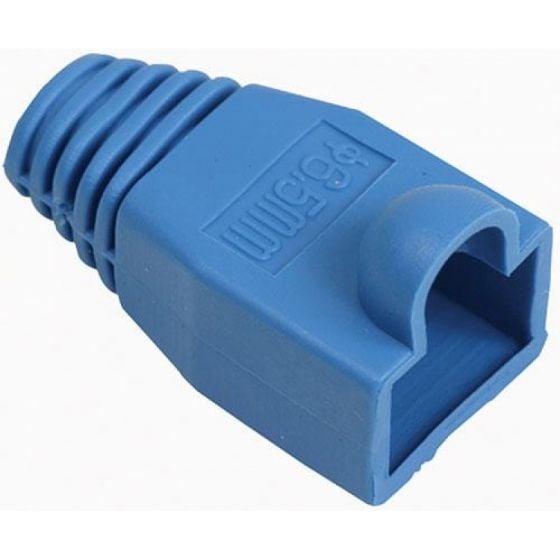

Protector para conector RJ-45
300-083BL

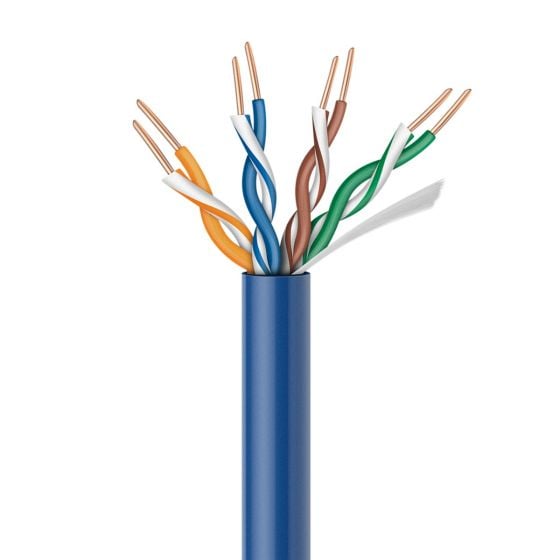

Cable UTP categoría 5e
UTP5E-AZ-305 VTA
CAT5E-AZ-100 VTA

Herramientas#

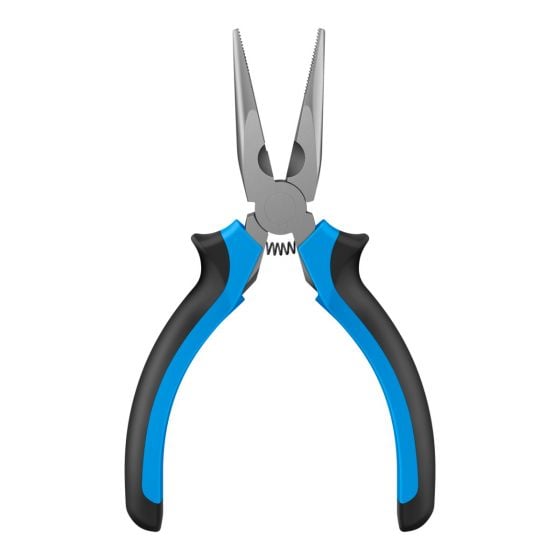

Pinzas de punta
HER-130

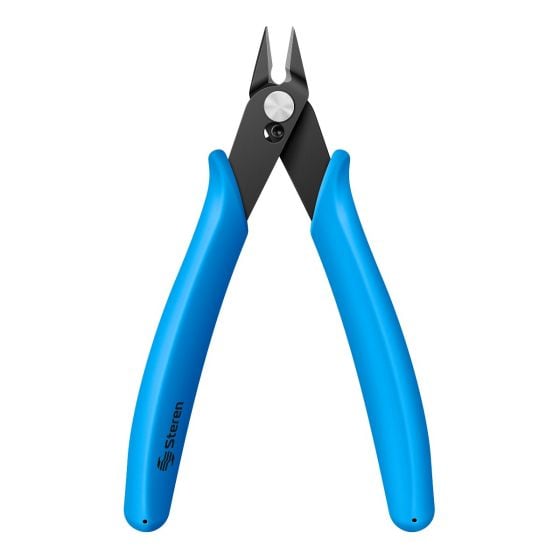

Pinzas para micro-corte
HER-141

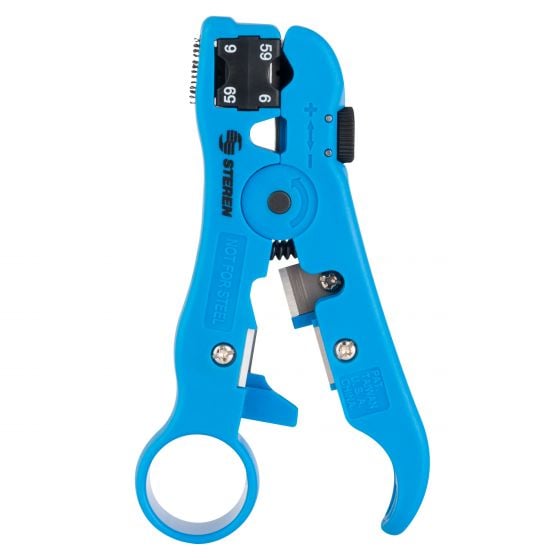

Pinzas pela-cable
Wire strippers
HER-045

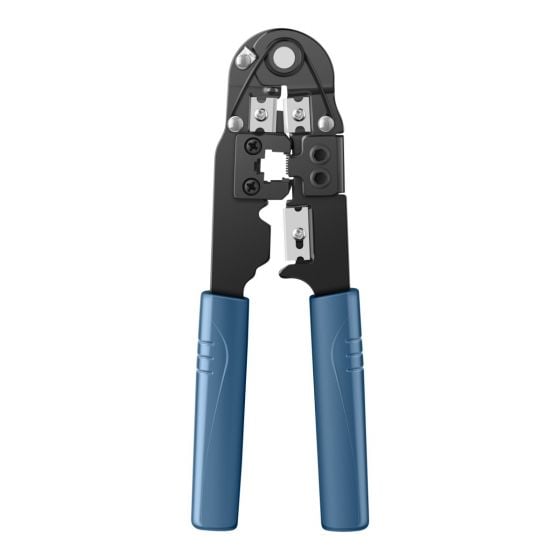

Pinzas ponchadoras
Crimp tool
HER-358

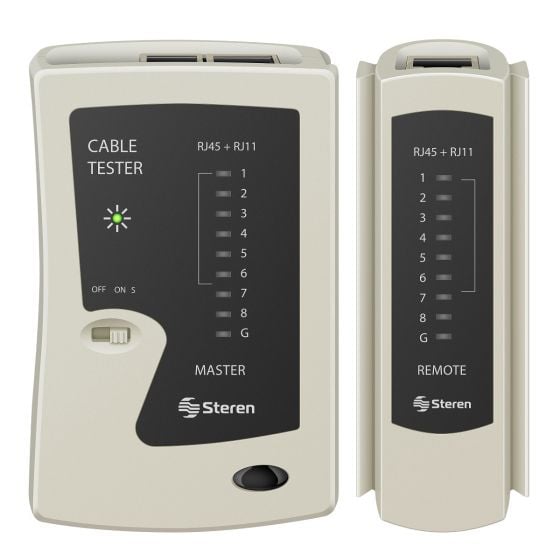

Probador de cables de red
Cable tester
HER-615

Estándar EIA/TIA 568-B#

Table 1: Uso de par trenzado en 10BASE-T, 100BASE-TX y 1000BASE-T
Pin Par 10BASE-T 100BASE-TX 1000BASE-T
1 2 TX ( + ) TX ( + ) DA ( + )
2 2 TX ( - ) TX ( - ) DA ( - )
3 3 RX ( + ) RX ( + ) DB ( + )
4 1 No utilizado No utilizado DC ( + )
5 1 No utilizado No utilizado DC ( - )
6 3 RX ( - ) RX ( - ) DB ( - )
7 4 No utilizado No utilizado DD ( + )
8 4 No utilizado No utilizado DD ( - )
Table 2: Configuración de colores para el estándar EIA/TIA 568-B
Pin Color TIA/EIA 568-B
1 Blanco
Naranja
2 Naranja
3 Blanco
Verde
4 Azul
5 Blanco
Azul
6 Verde
7 Blanco
Café
8 Café

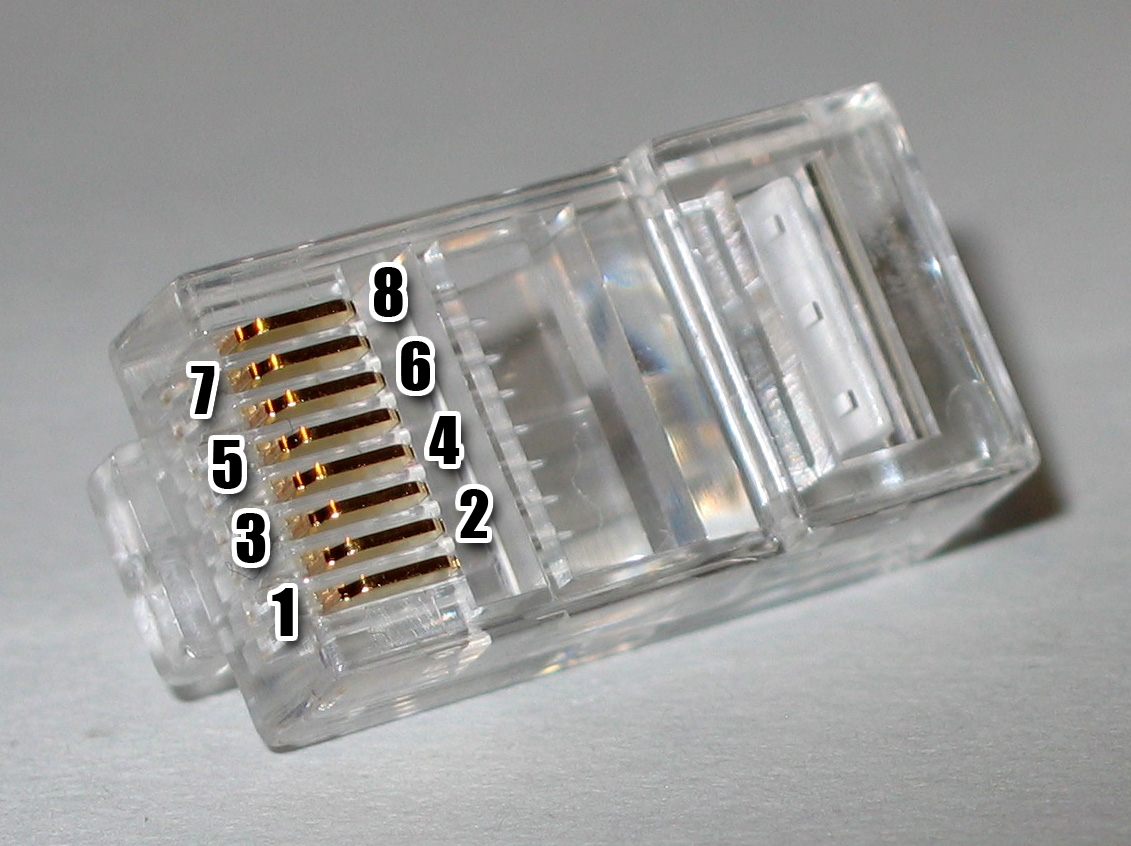

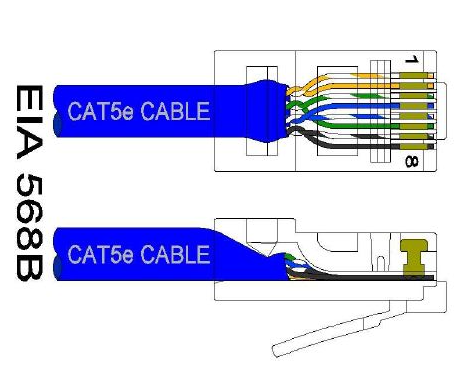

Table 3: Conector RJ-45 cableado con el estándar EIA/TIA 568-B
RJ-45: TIA/EIA 568-B

Procedimiento#

  • El cable de red se elaborará en el salón de laboratorio
  • El alumno tendrá que cablear el conector RJ-45 de manera adecuada siguiendo el código de colores del estándar TIA/EIA-568-B
  • Se tendrá que probar la conductividad eléctrica del cable utilizando la herramienta para verificar que el cable esté hecho de manera correcta
  • Se etiquetará el cable en ambos extremos para ayudar a identificarlo

Video#

Evaluación#

  • El cable de red está elaborado de manera correcta siguiendo el código de colores
  • El cable de red tiene el protector colocado en ambas puntas
  • El cable UTP está fijamente conectado al plug RJ-45
  • El cable de red tiene correcta conectividad eléctrica entre los pares
  • El cable de red está etiquetado en ambos extremos con el nombre del alumno
