Configuración del firewall pfSense#

Diagrama de red#

Diagrama de interfaces de red en VirtualBox
🟠 Red DMZ - Conexiones que se manejan en la red internal network de VirtualBox
🔵 Red LAN - Conexiones que se manejan en la red host-only de VirtualBox
🟢 Red WAN - Conexiones que se manejan en la red NAT Network de VirtualBox
🔴 Red Externa - Conexiones que salen desde el equipo físico hacia Internet

Configuración de las interfaces de red#

Permitir que las redes WAN, LAN y DMZ acepten el tráfico de redes no homologadas (RFC 1918).

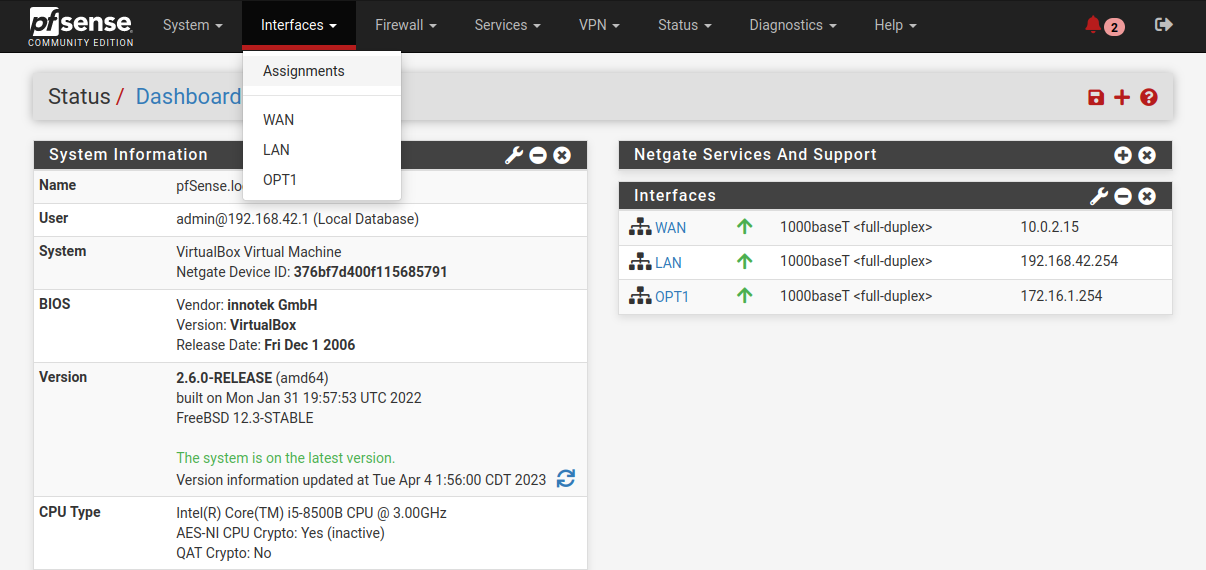

Asignación de interfaces

Red WAN#

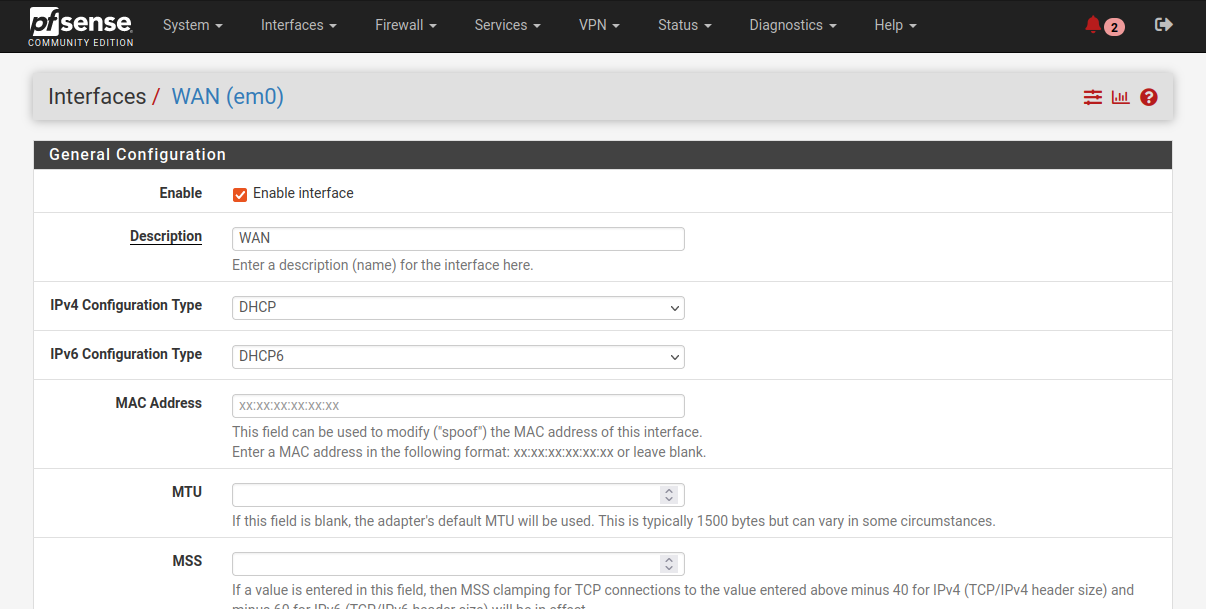

Entrar a la configuración de la interfaz WAN em0

  • Revisar que la configuración de IP sea por DHCP
Configuración de interfaz WAN

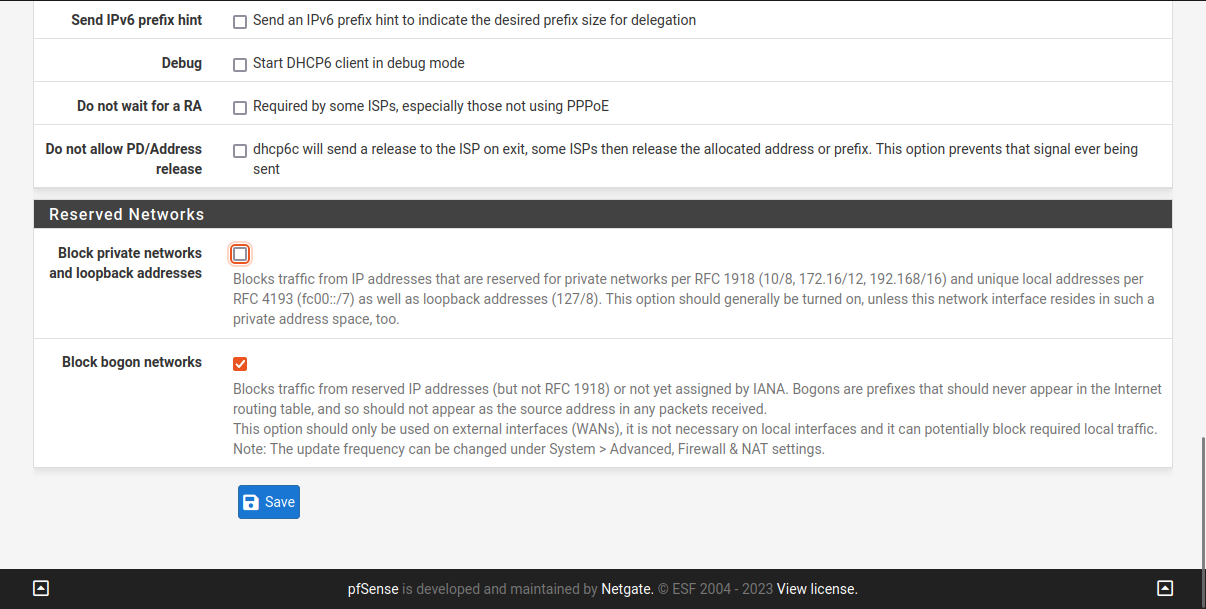

  • Ir al final de la página y desmarcar la casilla Block private networks and loopback addresses para permitir que los segmentos no homologados (RFC1918) puedan comunicarse
Permitir redes RFC1918

Red LAN#

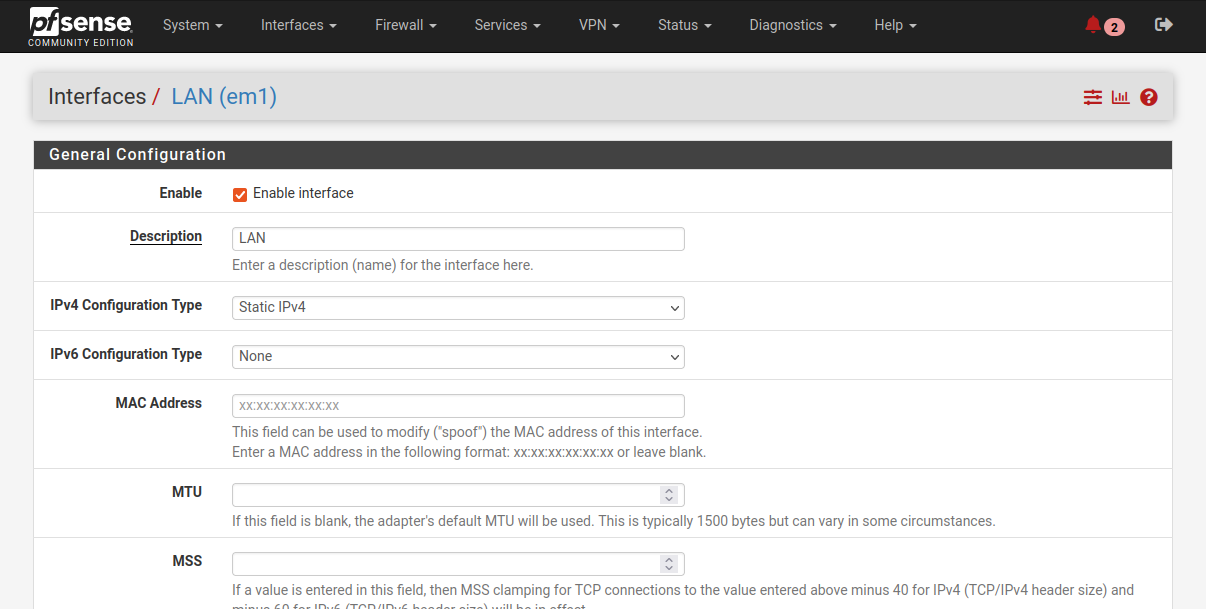

Entrar a la configuración de la interfaz LAN em1

  • Revisar que la configuración de IP estática y que tenga la dirección 192.168.42.254/24
Configuración de interfaz LAN

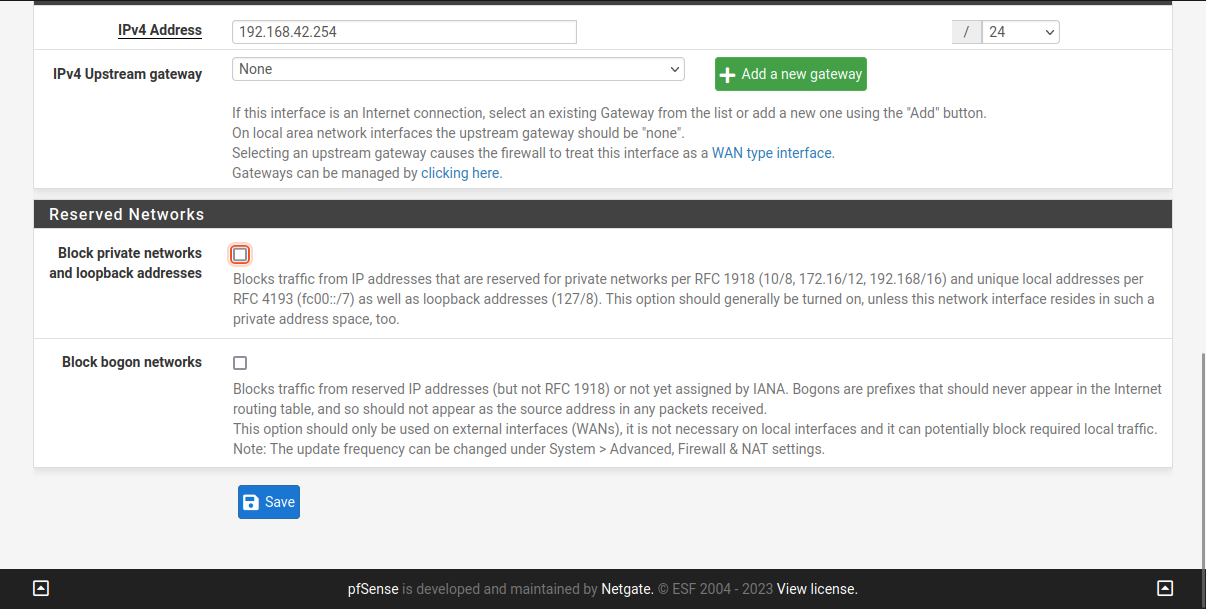

  • Ir al final de la página y desmarcar la casilla Block private networks and loopback addresses para permitir que los segmentos no homologados (RFC1918) puedan comunicarse
Permitir redes RFC1918

Red DMZ#

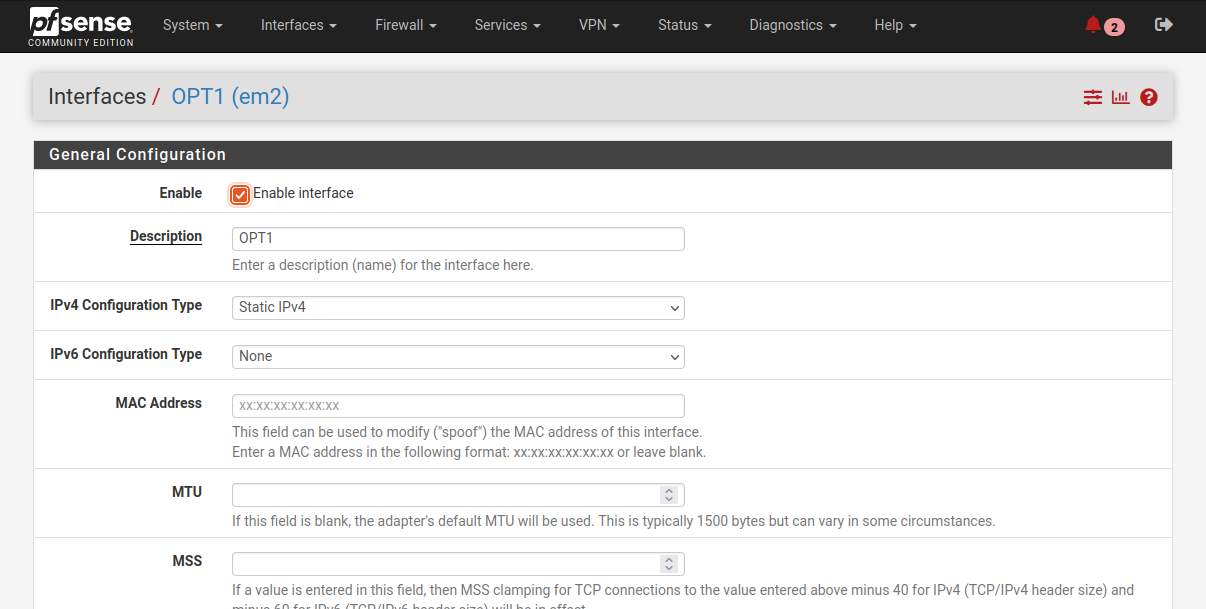

Entrar a la configuración de la interfaz DMZ em2

  • Revisar que la configuración de IP estática y que tenga la dirección 172.16.1.254/24
Configuración de interfaz DMZ
  • Ir al final de la página y desmarcar la casilla Block private networks and loopback addresses para permitir que los segmentos no homologados (RFC1918) puedan comunicarse
Permitir redes RFC1918

Servicio DNS#

  • Dar clic en Services ⇨ DNS Resolver para entrar a la configuración del servicio local de DNS

  • Configurar el servicio con los siguientes parámetros:

Elemento Valor
Enable ☑️ Habilitado
Listen port 53
Network interfaces * LAN , OPT1 , localhost
Outgoing network interfaces WAN
DNS Query Forwarding ☑️ Habilitado
Static DHCP ☑️ Habilitado

Note

  • Puedes utilizar la tecla Ctrl para seleccionar varias interfaces de red

  • Da clic en el botón Save 💾 para guardar los ajustes

  • Da clic en el botón Apply Changes ✔️ para aplicar los cambios

Alias para servicios de la red DMZ#

Alias de IP#

Generar alias de puertos para los servicios SSH, HTTP y HTTPS

  • Dar clic en Firewall ⇨ Aliases ⇨ IP para entrar a la interfaz de alias

Alias de IP para servidor en DMZ#

  • Dar clic en IP y en el botón Add ➕ para agregar una regla

  • Llenar el formulario con los siguientes parámetros:

Elemento Valor
Nombre DMZ_Servers
Descripción Servidores en la red DMZ
Type Hosts
IP 172.16.1.10
Descripción Servidor CentOS

  • Da clic en el botón Save 💾 para guardar la regla

  • Da clic en el botón Apply Changes ✔️ para guardar los cambios

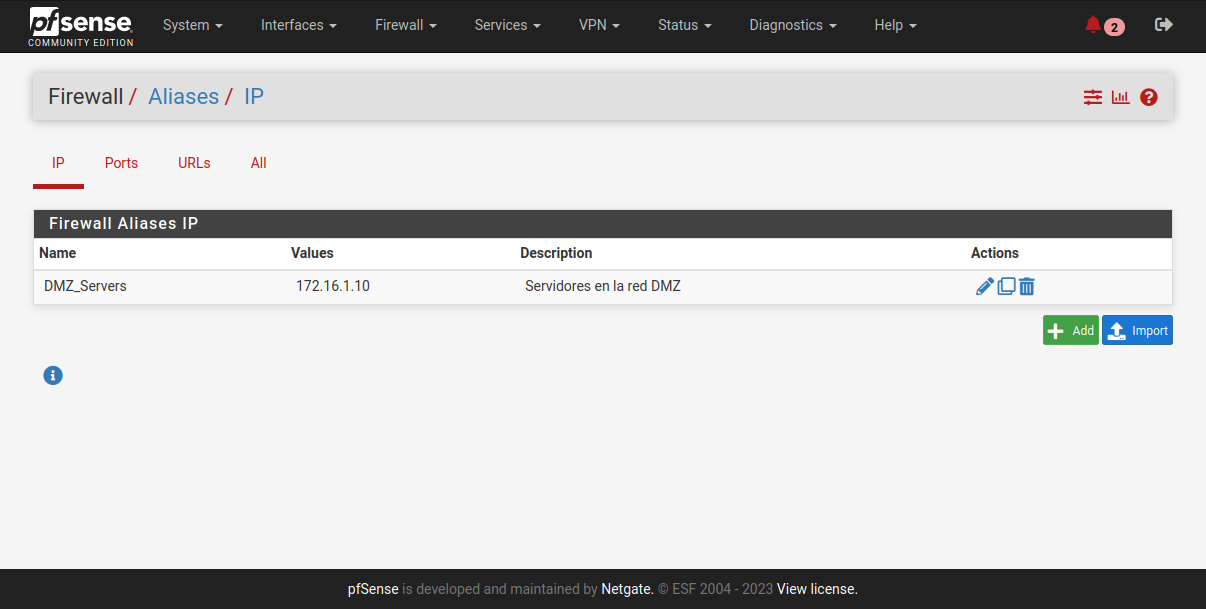

Resumen de alias de IP#

  • Dar clic en Firewall ⇨ Aliases ⇨ IP para entrar a la interfaz de alias
Alias de IP

Alias de puertos#

Generar alias de puertos para los servicios SSH, HTTP y HTTPS

  • Dar clic en Firewall ⇨ Aliases ⇨ Ports para entrar a la interfaz de alias

Alias para SSH#

  • Dar clic en Ports y en el botón Add ➕ para agregar una regla

  • Llenar el formulario con los siguientes parámetros:

Elemento Valor
Nombre SSH_DMZ
Descripción Servicio SSH en red DMZ
Type Ports
Port 22
Descripción SSH

  • Da clic en el botón Save 💾 para guardar los ajustes

  • Da clic en el botón Apply Changes ✔️ para aplicar los cambios

Alias para HTTP y HTTPS#

  • Dar clic en Ports y en el botón Add ➕ para agregar una regla

  • Llenar el formulario con los siguientes parámetros:

Elemento Valor
Nombre WEB_DMZ
Descripción Servicios HTTP y HTTPS en red DMZ
Type Ports
Port 80
Descripción HTTP
Port 443
Descripción HTTPS

Note

  • Da clic en el botón Add Port ➕ para agregar un segundo puerto al formulario

  • Da clic en el botón Save 💾 para guardar los ajustes

  • Da clic en el botón Apply Changes ✔️ para aplicar los cambios

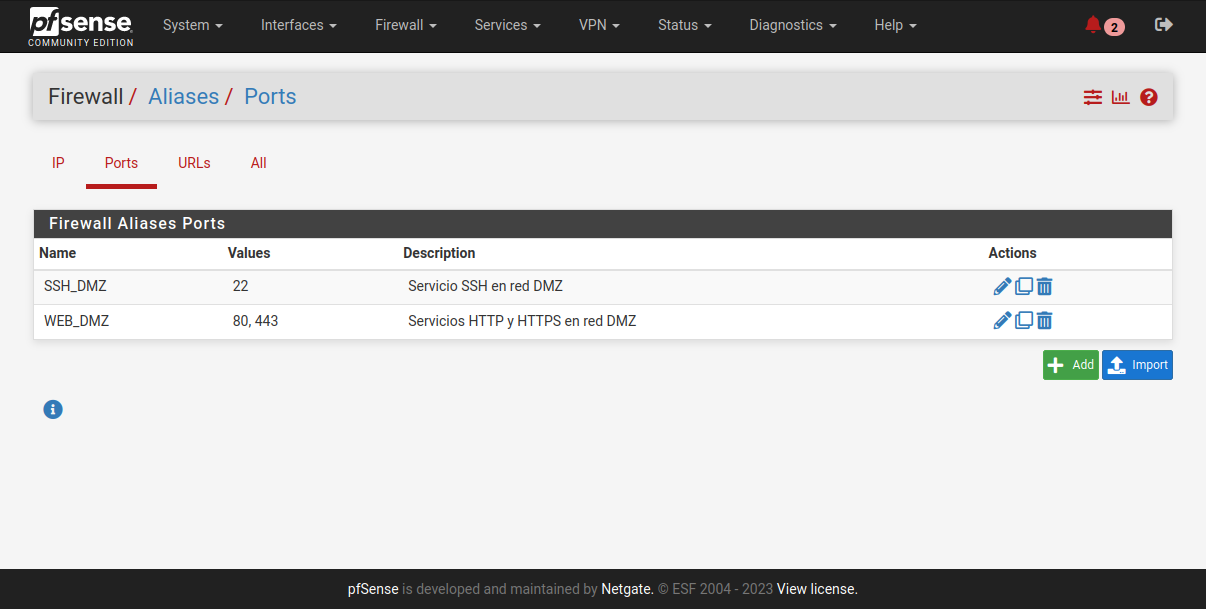

Resumen de alias de puertos#

Alias de puertos

Port Forward#

Acceso al servicio SSH en la red DMZ#

Crear una redirección de puertos para acceder a los servicios de la DMZ desde Internet

  • Dar clic en Firewall ⇨ NAT para entrar a la interfaz de redirección de puertos

  • Dar clic en Port Forward y en el botón Add ➕ para agregar una regla "al final" de la lista

Elemento Valor
Interfaz WAN
Address Family IPv4
Protocol TCP
Destination WAN address
Destination port range From port: SSH To port SSH
Redirect target IP Single Host: DMZ_Servers
Redirect target port SSH
Description Redirección de puerto SSH de interfaz WAN a servidor DMZ

  • Da clic en el botón Save 💾 para guardar los ajustes

  • Da clic en el botón Apply Changes ✔️ para aplicar los cambios

Acceso al servicio HTTP en la red DMZ#

Agregar otra regla para el servicio HTTP

  • Dar clic en Port Forward y en el botón Add ➕ para agregar una regla "al final" de la lista
Elemento Valor
Interfaz WAN
Address Family IPv4
Protocol TCP
Destination WAN address
Destination port range From port: HTTP To port HTTP
Redirect target IP Single Host: DMZ_Servers
Redirect target port HTTP
Description Redirección de puerto HTTP de interfaz WAN a servidor DMZ

  • Da clic en el botón Save 💾 para guardar los ajustes

  • Da clic en el botón Apply Changes ✔️ para aplicar los cambios

Acceso al servicio HTTPS en la red DMZ#

Agregar otra regla para el servicio HTTPS

  • Dar clic en Port Forward y en el botón Add ➕ para agregar una regla "al final" de la lista
Elemento Valor
Interfaz WAN
Address Family IPv4
Protocol TCP
Destination WAN address
Destination port range From port: HTTPS To port HTTPS
Redirect target IP Single Host: DMZ_Servers
Redirect target port HTTPS
Description Redirección de puerto HTTPS de interfaz WAN a servidor DMZ

  • Da clic en el botón Save 💾 para guardar los ajustes

  • Da clic en el botón Apply Changes ✔️ para aplicar los cambios

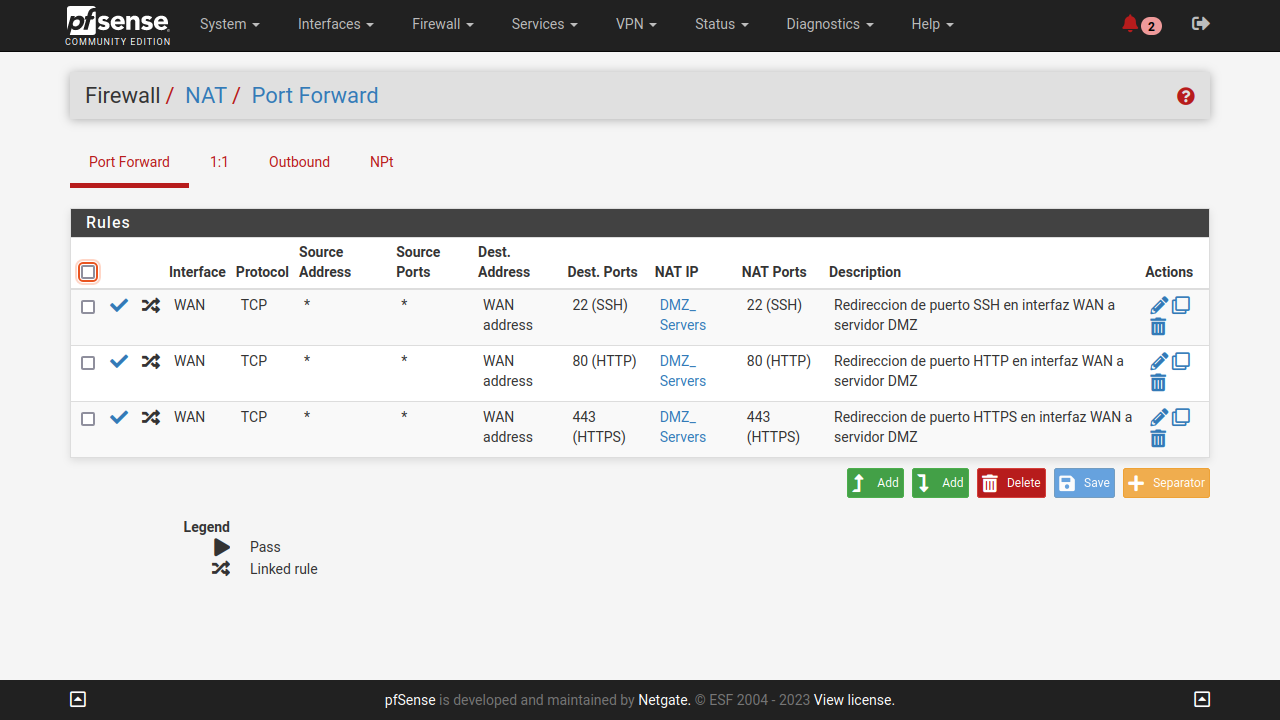

Resumen de port forward#

Revisar que las reglas de redirección de puertos estén aplicadas en la interfaz WAN

  • Dar clic en Firewall ⇨ NAT ⇨ Port Forward para entrar a la interfaz de redirección de puertos
Reglas de port forwarding

Reglas de firewall para la red WAN#

Permitir ICMP en la interfaz WAN#

  • Dar clic en Firewall ⇨ Rules ⇨ WAN para entrar a la interfaz de reglas del firewall

  • Da clic en el botón Add ⤵️ para agregar una regla "al final" de la lista

  • Llenar el formulario con los siguientes parámetros:

Elemento Valor
Action ✅ Pass
Interface WAN
Address Familiy IPv4
Protocol ICMP
ICMP Subtypes Any
Source Any
Destination WAN address
Log ☑️ Habilitado
Description Permite ICMP en la interfaz WAN

Resumen de reglas en la interfaz WAN#

  • Dar clic en Firewall ⇨ Rules ⇨ WAN para entrar a la interfaz de reglas del firewall

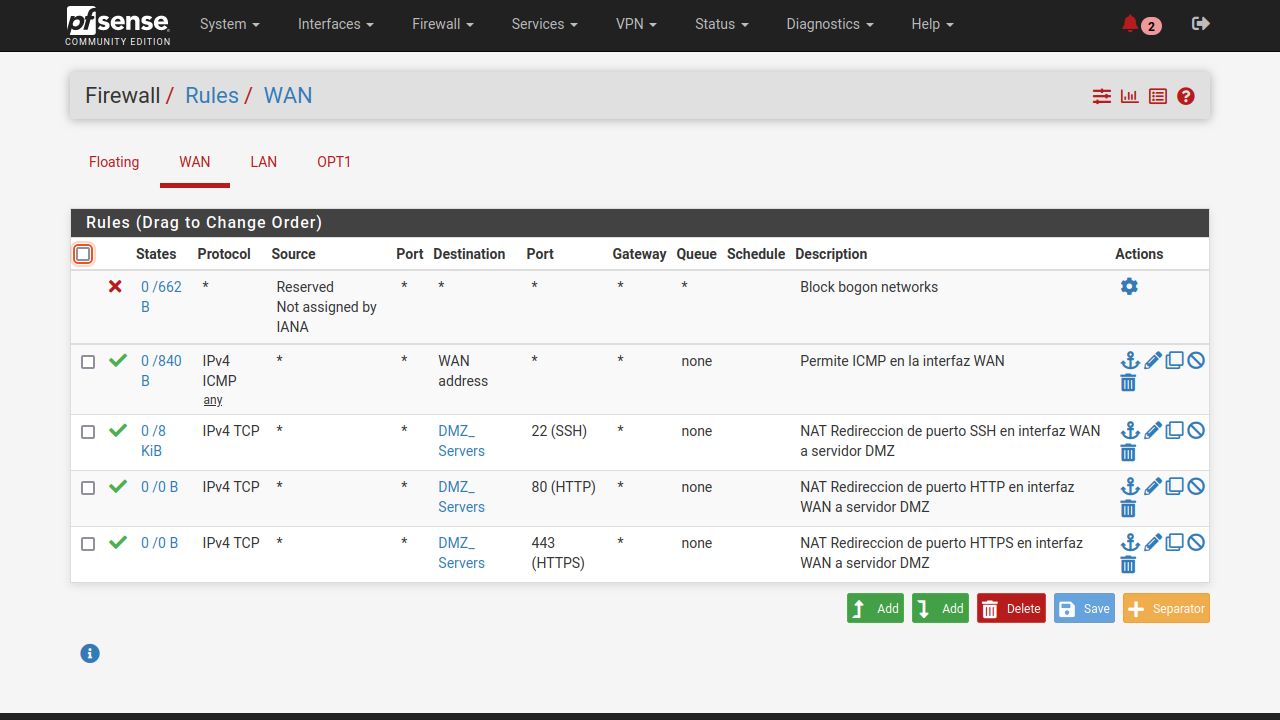

Reglas de firewall en la interfaz WAN

Note

  • Las reglas que tienen una descipción "NAT" fueron creadas cuando se configuró el port forwarding de la interfaz WAN a los servicios de la red DMZ en el equipo CentOS

Reglas de firewall para la red LAN#

Permitir ICMP en la interfaz LAN#

  • Dar clic en Firewall ⇨ Rules ⇨ LAN para entrar a la interfaz de reglas del firewall

  • Da clic en el botón Add ⤵️ para agregar una regla "al final" de la lista

  • Llenar el formulario con los siguientes parámetros:

Elemento Valor
Action ✅ Pass
Interface LAN
Address Familiy IPv4
Protocol ICMP
ICMP Subtypes Any
Source Any
Destination LAN address
Log ☑️ Habilitado
Description Permite ICMP en la interfaz LAN

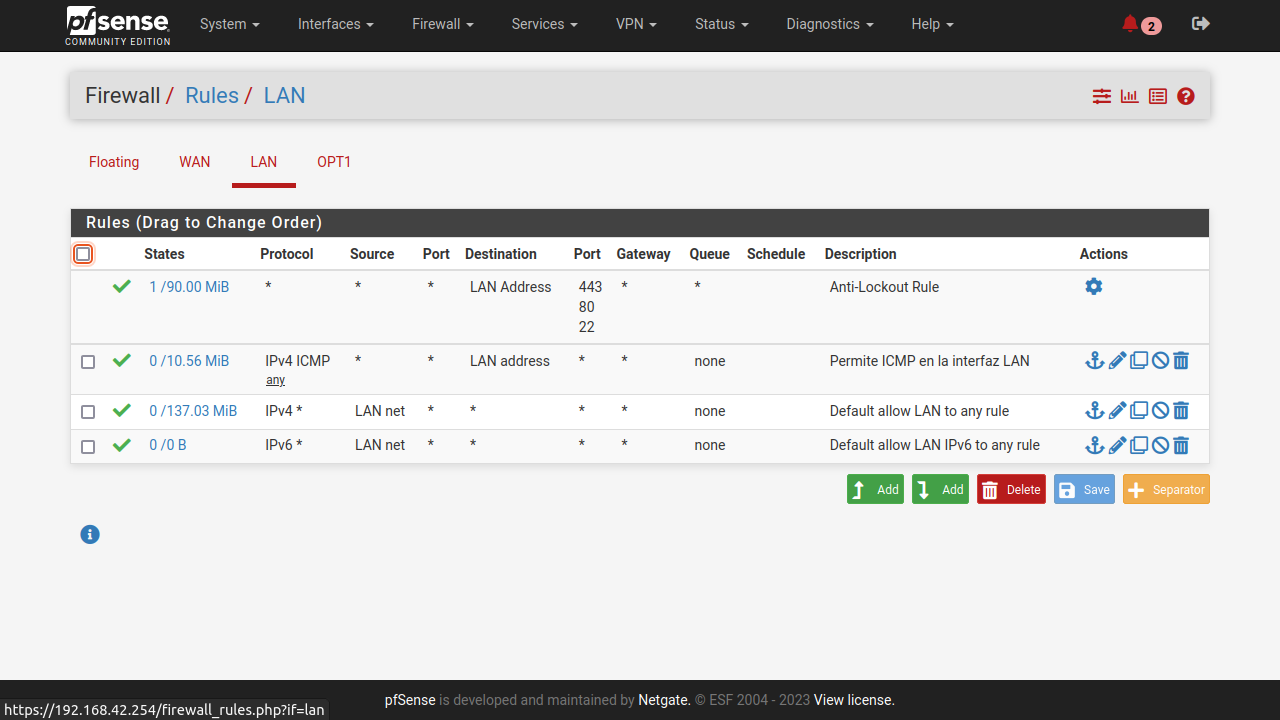

Resumen de reglas en la interfaz LAN#

Reglas de firewall en la interfaz LAN

Reglas de firewall para la red DMZ#

Permitir ICMP en la interfaz DMZ#

  • Dar clic en Firewall ⇨ Rules ⇨ DMZ para entrar a la interfaz de reglas del firewall

  • Da clic en el botón Add ⤵️ para agregar una regla "al final" de la lista

  • Llenar el formulario con los siguientes parámetros:

Elemento Valor
Action ✅ Pass
Interface OPT1
Address Familiy IPv4
Protocol ICMP
ICMP Subtypes Any
Source Any
Destination OPT1 address
Log ☑️ Habilitado
Description Permite ICMP en la interfaz OPT1

Bloquear tráfico de red DMZ a LAN#

Crear una regla en la interfaz DMZ para bloquear el tráfico de la red DMZ a la red LAN

  • Dar clic en Firewall ⇨ Rules ⇨ OPT1 para entrar a la interfaz de reglas del firewall

  • Da clic en el botón Add ⤵️ para agregar una regla "al final" de la lista

  • Llenar el formulario con los siguientes parámetros:

Elemento Valor
Action ❌ Block
Interface OPT1
Address Familiy IPv4
Protocol ANY
Source OPT1 net
Destination LAN net
Log ☑️ Habilitado
Description Bloquea la comunicación de la red DMZ a la red LAN

  • Da clic en el botón Save 💾 para guardar los ajustes

  • Da clic en el botón Apply Changes ✔️ para aplicar los cambios

Permitir el acceso de la red DMZ a Internet#

Crear una regla en la interfaz DMZ para dar acceso a los servicios desde internet.

  • Dar clic en Firewall ⇨ Rules ⇨ OPT1 para entrar a la interfaz de reglas del firewall

  • Da clic en el botón Add ⤵️ para agregar una regla "al final" de la lista

  • Llenar el formulario con los siguientes parámetros:

Elemento Valor
Action ✅ Pass
Interface OPT1
Address Familiy IPv4
Protocol Any
Source OPT1 net
Destination Any
Log 🔲 Deshabilitado
Description Permite la salida a Internet desde la DMZ

  • Da clic en el botón Save 💾 para guardar los ajustes

  • Da clic en el botón Apply Changes ✔️ para aplicar los cambios

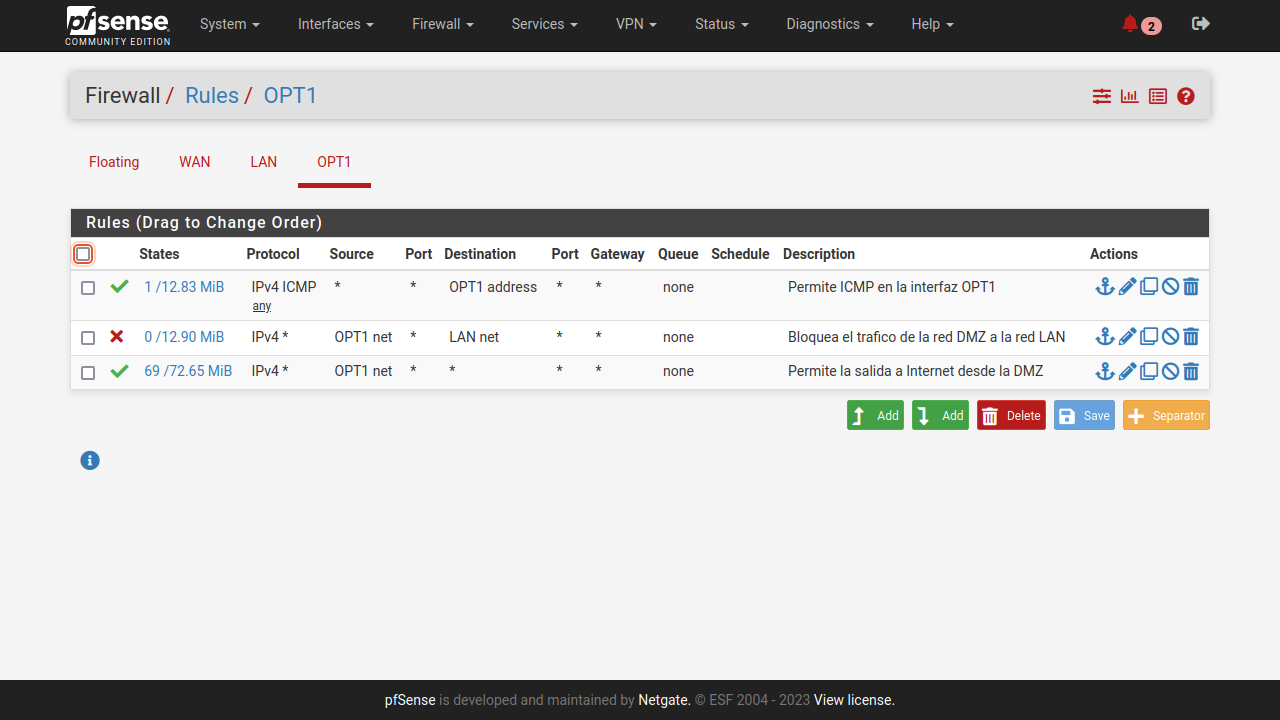

Resumen de reglas en la interfaz DMZ#

Reglas de firewall en la interfaz DMZ

Note

⇦ ⇧ ⇨
