Práctica 2: Configuración de switches administrables#

Objetivo#

  • El alumno configurará switches administrables para simular la infraestructura red de un edificio completo.

Elementos de apoyo#

Restricciones#

  • La fecha límite de entrega es el jueves 12 de marzo de 2026 a las 23:59 horas

Note

Cambiar a la rama practica-2 que se creó a partir de la rama base entregas:

$ git checkout entregas $ git checkout practica-2

Procedimiento#

Realizar los siguientes laboratorios incluidos en este archivo PDF:

  • Lab 1-1: Implementing small network (p1)

    • Selecciona un edificio de la facultad que te fue asignada y decide la topología a implementar.

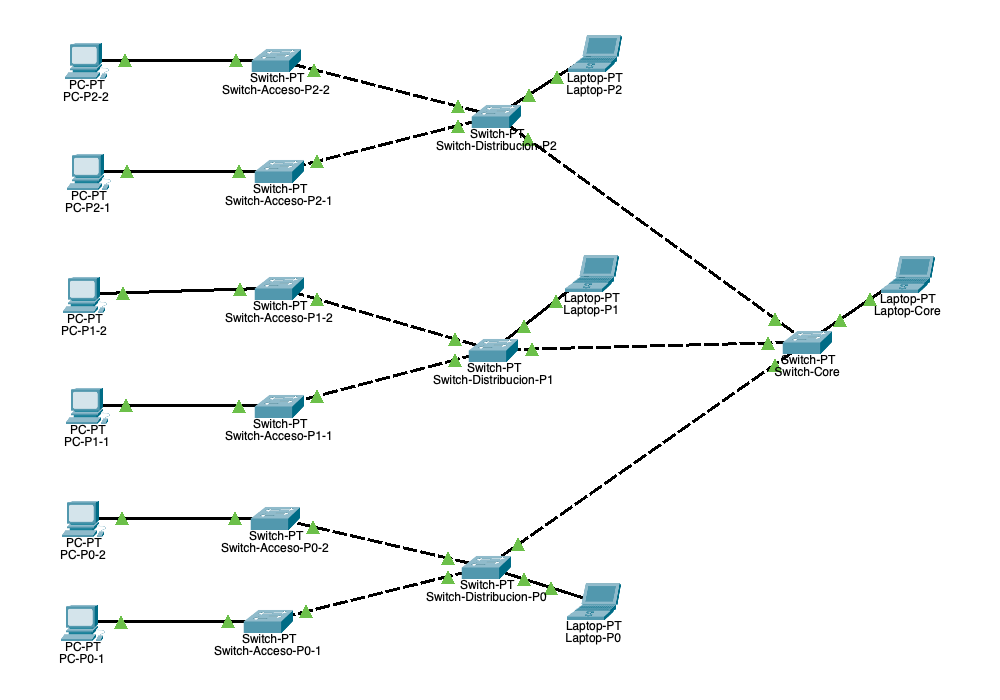

      Arquitectura de 3 capas
      Topología de 3 capas
      Switches: Acceso, Distribución y Core

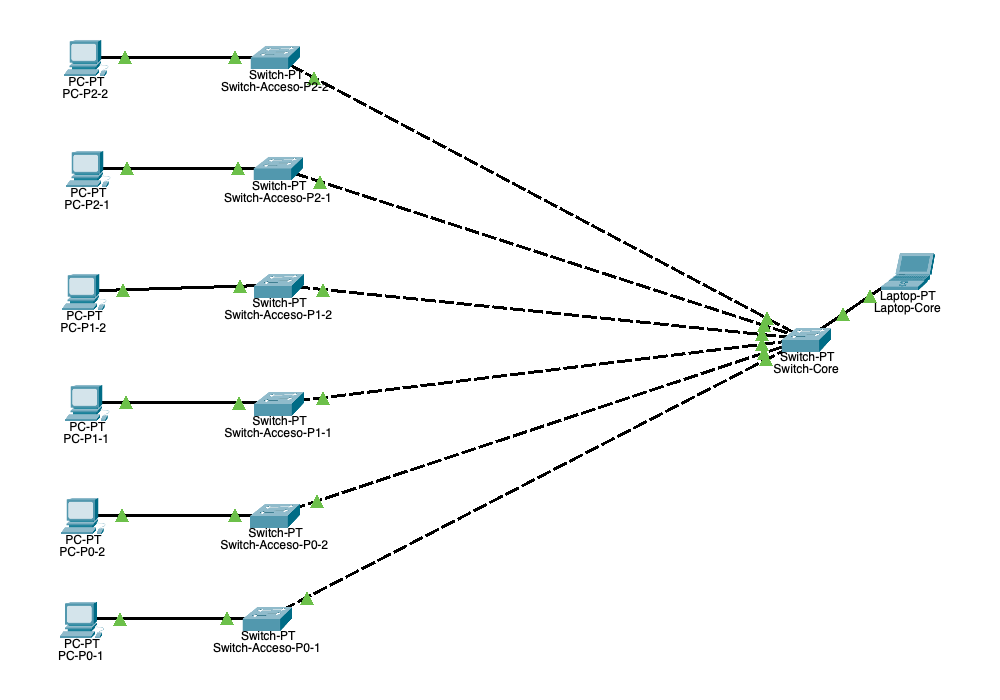

      Arquitectura de 2 capas
      Topología de 2 capas
      Switches: Acceso y Core

    • Crea la topología de red

      Warning

      La topología que armes será para una red plana, es decir una red que comparte un mismo direccionamiento entre todos los equipos del edificio.

    • Elige alguno de los segmentos de TEST-NET:

      Nombre Segmento
      TEST-NET-1 192.0.2.0/24
      TEST-NET-2 198.51.100.0/24
      TEST-NET-3 203.0.113.0/24

      Note

      Aparta una dirección IP para cada uno de los switches de tu topología

    • Elabora una tabla donde listes los equipos, así como sus direcciones IP y la interfaz con la que están conectados

    • Conecta PC o laptops a los diferentes switches de tu topología y asigna una dirección IP del segmento TEST-nET elegido.

    • Haz PING entre los equipos para verificar la conectividad

  • Lab 2-2: Switch initial configuration (p5)

    • Configura los switches para que tengan las interfaces adecuadas y la dirección IP de administración
    • Cableado horizontal: FastEthernet

    • Cableado vertical: GigabitEthernet

    • Realiza la configuración inicial del switch

    • Repite estos pasos para cada switch de tu topología

      • Conectate al switch vía consola

        • Da doble click al switch para abrir la ventana de la consola

      • Borra la configuración previa del switch

      • Utiliza las opciones para generar la configuración inicial

      • No agregues un default gateway a la actividad

        • Omite este paso en el PDF de prácticas

  • Lab 2-4: Enhance switch security (p11)

    • Configura una contraseña para entrar al modo privilegiado exec
    • Configura la administración por SSH en cada switch

    • Deshabilita telnet y la consola web

    • Agrega protección con contraseña a las líneas de consola y VTY

    • No habilitar password encryption

      • Omite este paso en el PDF de prácticas
      • Sólo ejecuta el siguiente comando:
        • Switch# no service password encryption

    • Crea un banner

    • Habilita SSH para la administración remota

      • No habilites TELNET
        • transport input ssh

    • No configurar port security

      • Omite este paso en el PDF de prácticas

    • No deshabilitar puertos no utilizados

      • Omite este paso en el PDF de prácticas

Warning

  • No se contempla el uso de routers, puedes agregar uno y un elemento Cloud-PT para indicar la salida a Internet, pero no es necesario configurar el router.

Danger

  • No se contempla el uso de vLAN 802.1q ni vLAN anidadas 802.1ad (Q-in-Q) por lo que no se deben de configurar puertos troncales (trunk)

Entregables#

  • Archivo README.md

    • Explicación de la topología de red utilizada.
      • Utilizar los equipos de red de tipo "Packet Tracer" (Switch-PT, AccessPoint-PT)
      • Utilizar PC, laptops, tablets y smartphones como clientes
      • Utilizar impresoras y servidores
      • La simulación de la red se limita únicamente a equipos en la red local, por lo que no se utilizarán routers
    • Tabla donde se listen los equipos, nombre de host, dirección IP de administración y la conexión con otros switches
      • La configuración de direcciones IP será de manera estática y se utilizará el rango 10.0.0.0/8
    • Listar las imágenes con su respectiva descripción

  • Carpeta img

    • Fotografías del edificio elegido
      • Pueden ser descargadas de Internet, siempre y cuando se cite la liga original de la imágen
    • Imagen de la topología de red implementada
    • Imagen de las pruebas de conectividad entre los equipos

  • Carpeta files

    • Archivo de la actividad en formato PKT (Packet Tracer)
    • Configuración de cada switch administrable
      • Hacer que la configuración sea persistente con el comando
        • copy running-config startup-config
      • Guardar la salida del comando show startup-config a un archivo de texto (ej. Switch-1.txt)
      • Repetir para cada switch administrable

Asignación de edificios#

Equipo Facultad
Equipo-CZMA-LEY-PLR ¹ {: .black } Facultad de Arquitectura
Equipo-CMI-GMI-VMA ¹ {: .black } Facultad de Ingeniería
Equipo-GTS-HCAG-HBF ² {: .violet } Facultad de Química
Equipo-JCA-MGEI-MHT ² {: .violet } Facultad de Medicina
Equipo-MCHM-NSPC-NVJF ² {: .violet } Facultad de Odontología
Equipo-RMD-RCF ² {: .violet } Facultad de Economía
Equipo-GVD-OGJA-WMAYL ³ {: .red } Facultad de Filosofía y Letras

Note

  • ¹: Equipo creado por los estudiantes
  • ²: Equipo creado al azar con los alumnos que hicieron examen
  • ³: Equipo creado con los alumnos que NO presentaron examen

Contraseñas#

Elemento Valor
Enable password cisco
Enable secret sanfran
Virtual terminal password sanjose
Usuario SSH netadmin
Contraseña SSH netadmin

Extra#

Elaboren un video donde expliquen qué edificio se eligió, la topología de red utilizada y las pruebas de conectividad.

  • Subir el video a YouTube
  • Agregar la referencia de este video al archivo README.md

```text - Video de la topología de red utilizada 📼

```
