Práctica 4: Configuración de routers#

Objetivo#

El alumno creará un escenario de red y configurará rutas estáticas para simular la interacción entre varias redes.

Elementos de apoyo#

Restricciones#

  • La fecha límite de entrega es el martes 07 de abril de 2026 a las 23:59 horas
  • Esta actividad debe ser entregada en equipo de acuerdo al flujo de trabajo para la entrega de tareas y prácticas
    • Utilizar la carpeta docs/practicas/practica-4/Equipo-ABCD-EFGH-IJKL-MNOP para entregar la práctica
      • Donde Equipo-ABCD-EFGH-IJKL-MNOP representa el nombre del equipo que debió anotarse previamente en la lista del grupo
    • Hacer un merge request a la rama practica-4 del repositorio de tareas para entregar la actividad

Note

Cambiar a la rama practica-4 que se creó a partir de la rama base entregas:

$ git checkout entregas $ git checkout practica-4

Procedimiento#


View Larger Map
  • Conecta 4 routers para simular varias dependencias universitarias que se conectan entre sí

  • Establece una topología (punto a punto, anillo, malla, etc.) para conectar las distintas redes y justifica por qué la implementaste

  • Establece rutas estáticas entre los ruteadores de cada red

  • Utiliza interfaces GigabitEthernet para las redes WAN (rojo)

  • Utiliza interfaces FastEthernet para las redes LAN (negro)

  • Configura una contraseña para entrar al modo privilegiado exec

  • Configura la administración por SSH en cada router

  • Deshabilita telnet y la consola web

  • Elige algún segmento de red TEST-NET (192.0.2.0/24, 198.51.100.0/24 o 203.0.113.0/24) para las redes WAN (rojo) y subdividelo de tal manera que puedas hacer conexiones punto a punto con máscara de red /30 o /31 entre los ruteadores

    • Puedes utilizar el comando ipcalc para calcular las subredes
      • Dirección de la red
      • Máscara de subred
      • Rango de hosts

  • Configura direcciones IP estáticas para la red LAN (negro)

  • Configura rutas estáticas para interconectar las redes WAN (rojo)

  • Conecta un switch y una laptop en la red LAN (negro), utiliza el direccionamiento 192.168.X.0/24

    • Donde X varía entre cada una de las redes LAN (negro) de cada dependencia universitaria

  • Configura los switches de la red LAN (negro)

    • Interfaces de red
    • Dirección IP de administración (estática)
    • Establece el gateway con la dirección IP del ruteador para ese segmento de red <!--
    • Utiliza la vLAN predeterminada (vLAN 1) para conectar a todos los equipos de las redes LAN (negro) y WAN (rojo) -->

Diagrama de red#

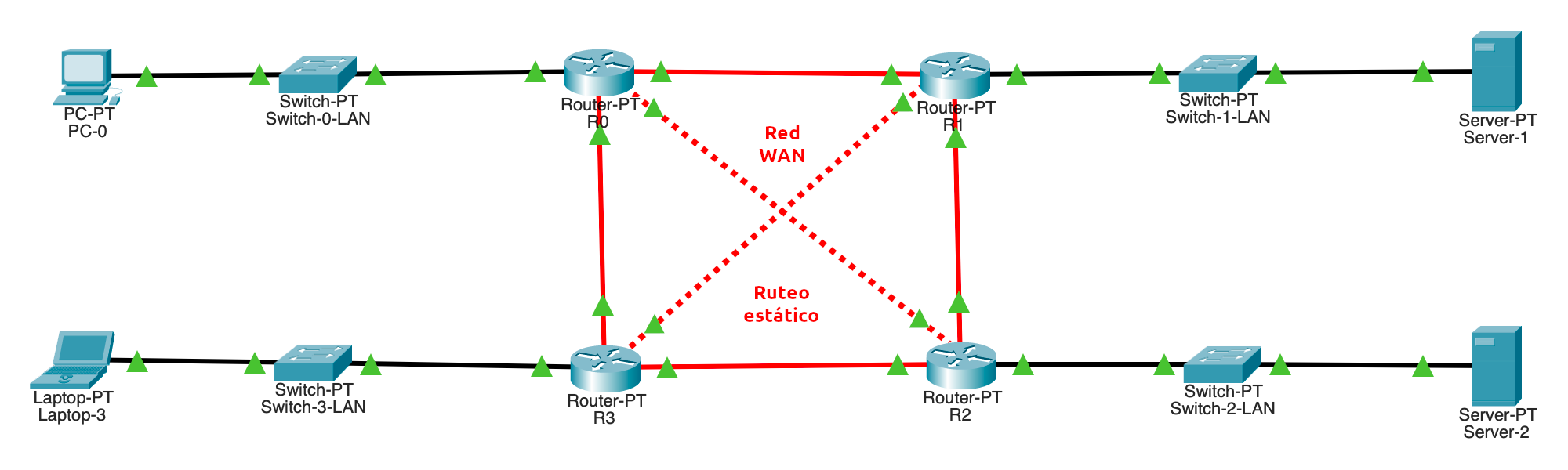

| Diagrama de red en Packet Tracer | |:-----------------------------:| | | Redes: WAN: rojo , LAN: negro | Conecta 3 o más redes para simular varias dependencias universitarias | Las líneas rojas dependen de la topología que elija el equipo para interconectar los routers

Note

No se contempla el uso de vLAN 802.1q ni vLAN anidadas 802.1ad (Q-in-Q) por lo que no se deben de configurar puertos troncales (trunk)

Pruebas de conectividad#

Contemplar las siguientes consideraciones para las pruebas de conectividad:

  • Todos los clientes de todas las redes LAN (negro) pueden comunicarse entre sí
  • Todos los clientes pueden alcanzar a todos los ruteadores y switches sin importar la red donde se encuentren

Entregables#

  • Archivo README.md

    • Tabla donde se listen los equipos, nombre de host, dirección IP de administración y la conexión con otros switches y ruteadores
      • Considera utilizar los siguientes comandos y pegar la salida en lugar de hacer las tablas a mano
      • show cdp neighbors
      • show ip arp
      • show ip interface brief
      • show ip route
      • show ip route summary
      • show ip dhcp (si se elabora la sección extra)
    • Listar las imágenes con su respectiva descripción
    • Crear ligas hacia los archivos en la carpeta files cuando sean mencionados
    • Salida de las pruebas de conectividad entre los equipos en texto
    • Explicación de la topología de red utilizada.
      • La simulación de la red LAN (negro) es una versión simplificada de la red interna de una dependencia universitaria para fines ilustrativos

  • Carpeta img

    • Imagen de la topología de red implementada
    • Demás imágenes que se consideren necesarias para el reporte

  • Carpeta files

    • Archivo de la actividad en formato PKT (Packet Tracer)
    • Configuración de cada switch y ruteador
      • Hacer que la configuración sea persistente con el comando
        • copy running-config startup-config
      • Guardar la salida del comando show startup-config a un archivo de texto (ej. Router-1.txt o Switch-LAN-1.txt)
      • Repetir para cada equipo de red (switches y ruteadores)

Extra#

  • Habilita el servicio de DHCP en el ruteador para la red LAN (negro) de tal manera que los clientes obtengan su dirección IP utilizando este mecanismo
    • Recuerda que los switches tienen direccionamiento estático
    • El servicio de DHCP debe proporcionar a los clientes la dirección IP del ruteador de la red LAN (negro) como gateway para establecer la ruta predeterminada

  • Elabora un video donde expliquen qué edificio se eligió, la topología de red utilizada y las pruebas de conectividad.

    • Subir el video a YouTube
    • Agregar la referencia de este video al archivo README.md

text - [Video de la topología de red utilizada 📼](https://youtu.be/0123456789ABCDEF)
